西安瑞禧生物科技有限公司可供应多种水凝胶系列产品，如明胶水凝胶、温水凝胶、多糖水凝胶、透明质酸水凝胶、葡聚糖水凝胶、共聚物水凝胶等，以及定制合成智能型、环境响应型、水凝胶载药型、生物水凝胶等。

水凝胶是组织工程领域中最有潜力的高分子生物材料之一，可用于输送有助于组织再生的细胞、生长因子、肽序列和药物。

透明质酸HA是中枢神经系统细胞外基质的主要成分，可以与糖聚蛋白结合，进一步与肌腱蛋白结合，从而使HA水凝胶成为受损中枢神经系统中基础的结构框架。

有团队设计研发一种可注射的HA水凝胶系统，该系统掺入了HPA（丙烯酸羟丙酯）和DA（多巴胺）来改善细胞掺入和组织附着以及神经保护作用。

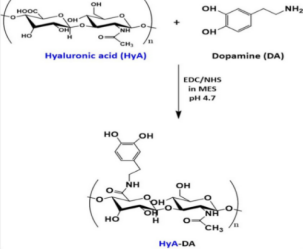

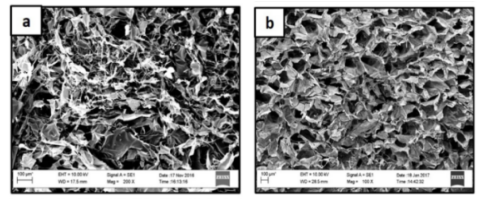

研究通过两步EDC/NHS介导的酰胺合成反应完成了HA-DA-HPA的合成。HA-DA-HPA分子上的酚基团在HRP介导下发生氧化偶联反应（H2O2作氧化剂）形成水凝胶，该水凝胶的储能模量范围为~100 Pa to ~20 000 Pa，与天然软组织相近（人脑灰质和白质储能模量为31000Pa）。随着HA-DA-HPA分子浓度的增加，交联密度增加，进而水凝胶的储能模量也会增加，然而储能模量小于500 Pa时，该水凝胶在体外容易发生降解，因此，仅当浓度高于1.5 w/v%时合成的水凝胶可用于体外细胞培养。

随着HA-DA-HPA分子和HRP浓度的增加，成胶时间在逐渐渐少，而H2O2浓度-成胶时间则表现出折线型依赖关系。与0.25µmol ml-1相比，0.15 µmol ml-1 H2O2浓度的水凝胶的凝胶化时间更长，这是因为在较低的氧化剂浓度下产生的自由基数量较少，从而延迟了交联反应。从0.25 µmol ml-1到1.0µmol ml-1，由于过剩的H2O2导致HRP失活，所以胶凝时间增加。

后评定H2O2浓度对于hMSCs活性的影响，结果表明，0.5 µmol ml−1的水凝胶是细胞维持活性的最高浓度，H2O2浓度在低于0.5µmol ml−1的范围内细胞活性与TCP培养基对照组的水平相当。相比于hMSCs来说，人类诱导多功能干细胞的神经干细胞在神经再生方面更具潜能，因此研究人员也进一步探究了该细胞在HA-DA-HPA水凝胶上培养时的存活情况。遗憾的是，与对照组相比，水凝胶培养基中的细胞活性明显更低，这可能由于此类细胞对于其培养环境更加敏感。

透明质酸水凝胶系列定制：

氧化透明质酸水凝胶

明胶透明质酸钠水凝胶

改性透明质酸/海藻酸钠复合水凝胶

负载DA的明胶水凝胶

光交联透明质酸水凝胶

光交联鱼胶原蛋白肽-透明质酸水凝胶

接枝Nogo-A受体(NgR)的抗体和多聚赖氨酸(PLL)的透明质酸(HA)水凝胶

普鲁兰多糖-透明质酸水凝胶

硫酸软骨素镁透明质酸水凝胶

MMp多肽交联磺化接枝甲基丙烯酸透明质酸水凝胶

原位交联透明质酸水凝胶

整合KGN的壳聚糖-透明质酸水凝胶

接枝NgR抗体的透明质酸水凝胶

缓释血管内皮生长因子的透明质酸水凝胶

辣根过氧化物酶催化交联的透明质酸水凝胶

VE-cad-Fc功能化透明质酸水凝胶

人血管内皮钙黏素融合蛋白(VE-cad-Fc)功能化透明质酸水凝胶

紫外光固化透明质酸水凝胶

葡聚糖透明质酸水凝胶

丝素蛋白酪胺改性透明质酸水凝胶

载肝素/多聚赖氨酸纳米粒子透明质酸水凝胶

钙粘蛋白多肽修饰的透明质酸水凝胶

琼脂糖/明胶/透明质酸水凝胶

二缩水甘油醚共价交联透明质酸水凝胶

缓释BDNF的透明质酸水凝胶

鱼胶原蛋白肽-透明质酸水凝胶

邻苯二酚修饰的透明质酸水凝胶

负载纳米药物的丙烯酸酯化透明质酸水凝胶

巯基/二硫键可控自交联透明质酸水凝胶

多重响应性聚合物纳米胶囊和纳米复合透明质酸水凝胶
