- 029-86354885
- 18392009562
西安瑞禧生物供应多种氮化硼系列,如单层、立方、六方、六角、菱方、多孔、纤锌型、纤锌矿型氮化硼,以及多种氮化硼纳米、量子点、纤维、薄膜材料。
氮化硼纤维作为一种新型高温陶瓷纤维,具有不同寻常的综合性能,如耐高温、耐化学腐蚀、优异的介电性能,以及与材料界面的化学相容性。它与陶瓷、金属或树脂基材料复合制成各种复合材料,可以应用于冶金、电子、核工业和航空航天等领域。
六方氮化硼纤维的制备方法:
1、 先进行水浴法制备前驱体纤维:以去离子水为溶剂,将去离子水加热到60-70℃时加入硼酸粉末,并搅拌使粉末完全溶解,继续加热去离子水温度升高至90-100℃,加入三聚氰胺粉末,并搅拌使粉末完全溶解,得到浓度为0.5-0.55mol/L的透明状溶液,持续搅拌20-30min,静置12-24h,生成白色絮状沉淀,对溶液进行抽滤,取滤渣于80℃下烘干,即得前驱体纤维;
2、 其次,煅烧除碳:将上述步骤制备得到的前驱体纤维在空气中由室温升至500-550℃保温2个小时以除去前驱体纤维中的碳,保温结束后将炉管口密封通入保护气氛氮气,其流量为1.5-2.0L/min;
3、 最后,氮化处理:将经上述步骤处理后前驱体纤维加热至600-1000℃,同时流量为1.5L/min氮气通入氮气,当加热至1000-1600℃时,将氮气流量增大至2L/min,恒温3-4h,,随后缓慢降温至室温,停止通氮最终得到维长200-500μm,直径为1-2μm的六方氮化硼纤维。

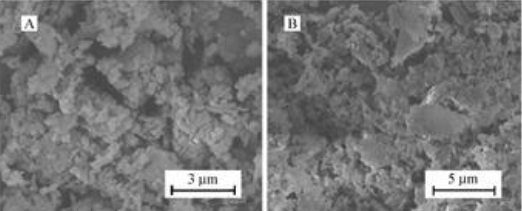

六方氮化硼多孔骨架
三维多孔六方氮化硼
高导热绝缘填料六方氮化硼
六方氮化硼H-BN单晶
六方氮化硼纳米片(h-BNNS)
六方氮化硼纳米球
六方氮化硼纳米粒
六方氮化硼纳米管
六方氮化硼纳米片(BNNS)
水溶性六方氮化硼纳米片
六角方氮化硼纳米球
六角方氮化硼纳米粒
六角方氮化硼纳米管
六角方氮化硼纳米片
镍包覆六方氮化硼
脂质体包裹六方氮化硼纳米片liposome-hBN
聚乙烯醇(PVA)包覆六方氮化硼
聚己内酯(PCL)包覆六方氮化硼
多孔氮化硼纤维
六方氮化硼纤维(BN fiber)
絮状氮化硼纤维
大孔氮化硼纤维
立方氮化硼纤维
氮化硼纤维三维结构材料
氮化硼纤维毡
多孔六方氮化硼纤维
多孔氮化硼微米纤维
白色丝瓜络骨架状的氮化硼纤维
高比表面积的活性氮化硼纤维
氮化硼纤维基复合隔膜
过氧化氢(H2O2)改性氮化硼纤维
铝,锆共掺杂的碳化硅/氮化硼纤维
石墨烯氮化硼纤维复合材料
氮化硼纤维增强堇青石陶瓷基复合材料
赛隆(Sialon)-氮化硼纤维复合材料
氮化硼/碳纤维复合材料
序号 | 新闻标题 | 浏览次数 | 作者 | 发布时间 |
---|---|---|---|---|
1 | 抗氧化小分子70831-56-0,菊苣酸Cichoric Acid,6537-80-0的制备过程 | 893 | 瑞禧生物 | 2023-03-30 |
2 | 活性氧ROS小分子Dapsone,cas:80-08-0,氨苯砜的制备过程-瑞禧科研 | 798 | 瑞禧生物 | 2023-03-30 |
3 | HBPS-N3,Azide-PEG-HBPS,叠氮化超支化聚苯乙烯高分子聚合物的制备过程 | 926 | 瑞禧生物 | 2023-03-17 |
4 | l-PS-PhN3,Azide叠氮Azido偶联线性聚苯乙烯双链的制备过程 | 842 | 瑞禧生物 | 2023-03-17 |
5 | N3-PS-N3,Azido-PS-Azido/Azide,双叠氮官能团修饰聚苯乙烯的制备方法 | 801 | 瑞禧生物 | 2023-03-17 |
6 | PS-N3,Azido-PS,叠氮Azide修饰聚苯乙烯/高分子聚合物的制备过程 | 991 | 瑞禧生物 | 2023-03-17 |
7 | Azido-PEG2-t-Butylester/1271728-79-0,叠氮N3/ZAD修饰叔丁酯化合物的制备方法 | 824 | 瑞禧生物 | 2023-03-14 |
