因为埃洛石独特的性质——纳米管状结构,比表面积大,热稳定性好,无毒,与环境友好,储量丰富,埃洛石在聚合物添加剂,催化剂载体,污染物吸附等诸多领域中有应用。

通过TEM和XRD分析可知HNTs的中空管状结构完整,NHNTs的外表面光洁,NiFe204颗粒附着于HNTs管内,晶型完整。WMH的外表面附着了大量MnFe204颗粒,而MH中HNTs的外表面光洁,MnFe2O4颗粒附着于HNTs管腔内部。这是因为金属油酸盐与HNTs内壁的静电作用能将铁氧体前体导入HNTs内部,水与HNTs内壁的羟基形成的氢键作用强于静电作用,导致WMH中铁氧体附着于管外壁。NHNTs、WMH及MH对亚甲基蓝的吸附均在55 min达到吸附平衡,碱性条件更利于吸附发生。吸附符合准二级动力学方程,表明吸附过程受化学吸附控制。吸附过程与Langmuir等温模型拟合较好,说明吸附过程为单分子层吸附,吸附过程易于发生。NHNTs、WMH和MH对亚甲基蓝的最大吸附量分别为20.11 mg.g-1 19.19mg·g-1和18.52mg·g-1。微波辅助下NHNTs对亚甲基蓝的吸附效率提高,WMH的吸附性能比MH略优,这可能是受MnFe2O4颗粒的影响。在WMH和MH吸附亚甲基蓝中磁性分离能回收86%以上的吸附剂,其中MH的回收率比WMH更高。回收后的吸附剂经高温再生依然能保持较高的吸附活性,回收再生五次后WMH和MH对亚甲基蓝的去除率依然高于97%。

对比已有的一些研究可知本次研究制备的磁性吸附剂吸附能力居中,能较好得去除海洋环境中的有机污染物。此外本次研究制备的磁性吸附剂在外部磁场作用下能实现吸附剂的快速分离和回收,降低了二次污染的概率。磁性吸附剂回收率高,重生后依然保持较好的吸附活性,操作过程便捷,有望在海水污染物处理中有更广的应用。

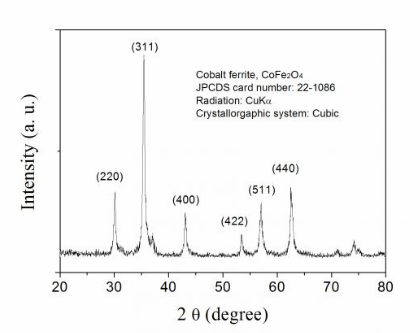

氨基化CoFe2O4@HNTs
FeGd@MIL-100（Fe）-NH2
FeGd@MIL-100（Fe）-NH2 包载RSL3
NH2-MIL-125(Ti)
NH2-MIL-101(Fe)
NH2-MIL-88(Fe)
MIL-101(Cr)-NH2
NH2-UiO-66 浩基金属有机框架材料
MIL-101(Cr) 铬金属有机框架材料
MIL-101(Fe) 金属有机骨架材料
UiO-66 CAS:1072413-89-8 金属有机框架
Au@zif-8比表面积和孔径检测
Au@Ag@DTNB@MIL-100 (Fe)-DNA
Au（Au@Ag@DTNB@MIL-100 (Fe)）-DNA
100-Au25(SG)18@ZIF-8
500-Au25(SG)18@ZIF-8
1000-Au25(SG)18@ZIF-8
Sr/PTA-MOF
γ-CD-MOF
MOF-199金属有机框架材料
MOF-808 金属有机骨架
MOF-5 (100-200nm)
MOF-5  金属有机框架
MOF-199(Cu）
MOF-525-Co（100nm）
