准确称量不同比例价态铁源溶于适量H2O中，加入H3BTC,超声20分钟，搅拌均匀，然后装入100mL的带有聚四氟衬里的不锈钢反应釜中，升温至150C，恒温反应24h,快速冷却至室温。产物分别用H2O及EtOH洗涤至溶液无色,所得产物在50C空气下干燥即可得到预处理橙黄色粉末状样品。

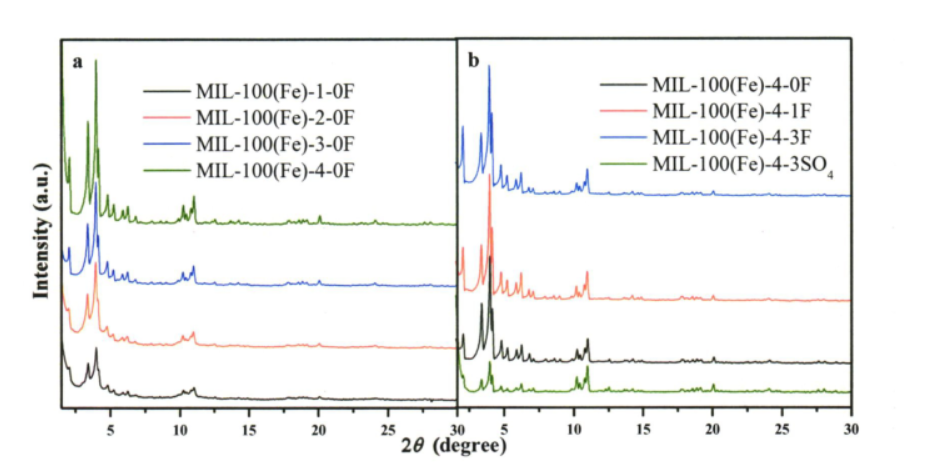

如上图所示：不同价态比例铁源晶化的MIL-100(Fe)可知，随着二价铁含量的增加，MIL-100(Fe)的结晶度逐渐增加，当只含有二价铁作为铁源时，其结晶度达到较大值。这说明晶化过程中铁源价态的改变使MIL-100(Fe)的孔道结构比表面积等晶体结构特征发生一定的改变。

结果表明：相对于二价铁源晶化的产物, 引入氢氟酸后，MIL-100(Fe)样品都具有较高的结晶度，表明其晶化过程得到了一定的促进，并且保持MIL-100(Fe)本身结构不变。在以硫酸亚铁作为铁源的前提下，引入氢氟酸作为矿化剂，从而使样品的晶体粒径由2μm增大至20μm左右。随着晶粒尺寸的增大，晶体逐渐形成规则的多面体。为将来的工业化奠定了重要的基础。



相关科研产品：

MOF-808(Zr) CAS号：1579984-19-2
NH2-UiO-66 CAS号：1260119-00-3
ZIF-64 CAS号：17339-44-5
MIL-125(Ti) CAS号：1193372-03-0
NH2-MIL-125(Ti) CAS号：1309760-94-8
ED-MIL-101(Cr) CAS号：1041469-06-0
碳化钛(Ti3C2Tx) MXene少层分散液(NMP) CAS号：12363-89-2
小片径碳化钛MXene薄层分散液 CAS号：12363-89-2
碳化钛（Ti2CTx）MXene多层纳米片 CAS号：12363-89-2
碳化铌(Nb2CTx )MXene少层分散液(NMP) CAS号：12069-94-2
