碳纳米管(CNTs)经常应用于电化学传感器，可作为燃料电池的催化剂载体。通过化学气相沉积等方法制备的原始碳纳米管表面不带有任何极性基团，管与管之间往往聚集成束，且几乎不溶于任何常规溶剂，这些因素限制了碳纳米管在许多领域的应用，因此常常需要对其进行化学改性，才可以扩展其应用。

碳纳米管的羧基功能化：

称取100 mg SWCNTs，在60 mL稀硝酸溶液(2.6M)中超声30 min使其分散均匀,120。C下回流12h后将分散液倒入500mL二次水中稀释,用0.45μm的PTFE微孔滤膜抽滤分散液。二次水洗涤数次后，将滤饼置于100 mL圆底烧瓶内，缓慢滴入60 mL混酸( 98% H2SO4，65% HNO3，v/v= 3:1)，然后在室温下超声1 h。对分散液重复抽滤、二次水洗涤，直至滤液的pH值接近7,得到羧基化的单壁碳纳米管( SWCNT-COOH)。

碳纳米管的巯基功能化：
250 mL圆底烧瓶中加入12 mg SWCNT-COOH和50 mL盐酸溶液(1.0 M)。超声分散1h后，加入1.0g4, 4二氨基二苯二硫醚，将反应物冰浴冷却至0℃,搅拌下缓缓滴加亚硝酸钠水溶液( 280 mg亚硝酸钠溶于10 mL二次水中)。反应
1h后升温至40℃，继续搅拌2h。冷却至室温后加入50mL乙醇、50mL乙腈和520 mg三苯基磷(PPh3)， 搅拌1 h后用0.45 μm的聚四氟乙烯膜抽虑产物，反复用二次水洗涤(50 mLx5)，再用乙醇洗涤( 50 mLx5)。得到羧基及对苯硫酚修饰的碳纳米管(f-SWCNT)。

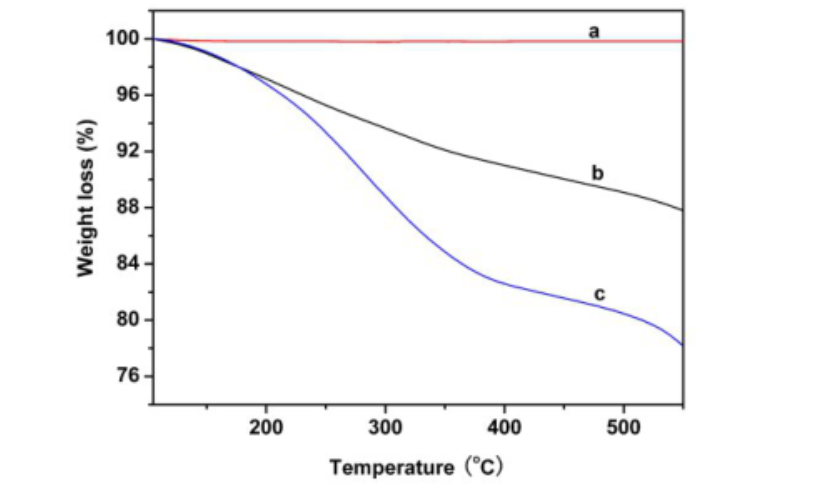

碳纳米管(CNTs)的功能化修饰后，通过碳纳米管表面引入巯基和羧基官能团，分别得到的产物，能够很好赋予碳纳米管管身极强的化学稳定性。另一方面，碳纳米管的端帽和管身缺陷部位具有相对较高的化学反应活性，可以应用于甲醇燃料电池(DMFCs)方面的研究。


相关科研产品：

稀土修饰UCNPS上转换纳米颗粒
聚丙烯酸(PAA)包覆油溶性的上转换荧光纳米材料
上转换荧光纳米材料
上转换发光纳米粒偶联光敏剂孟加拉玫瑰红
上转换纳米复合材料
二氧化硅上转换纳米颗粒
纳米金棒修饰稀土上转换发光材料
金纳米棒二聚体修饰上转换纳米颗粒
核壳结构上转换纳米颗粒
NaYF4掺杂上转换纳米颗粒
NaErF4核/NaYbF4壳结构稀土上转换纳米颗粒
近红外光激发的上转换核壳微米棒
TiO2二氧化钛修饰上转换发光材料
UCNPs稀土掺杂上转换荧光探针
稀土上转换纳米颗粒表面花菁染料配体
活化脂功能上转换纳米颗粒
水溶性叶酸功能化的上转换纳米粒子
