超薄二维纳米材料作为新兴材料其中包括二维过渡金属碳化物/氮化物/碳氮化物(MXene)，因其良好的导电性和亲水性，应用于储能、催化、光电领域。研究发现有机碱刻蚀剥离二维MXene纳米片的方法；在此基础上，通过四甲基氢氧化铵(TMAOH)同步面内切割以及层间插层多层MXene的作用，得到了单层、超小的MXene纳米片。下面针对二维碳化钛的光学稳定性和可控设备进行表征。
　

通过使用低浓度的HF对Ti3AlC2晶体进行表面去钝化的活化处理，再向其中添加TMAOH进行选择性刻蚀和插层，辅以剪切力剥离，后得到Al(OH)4-修饰的Ti3C2纳米片。这种具有Al(OH)4-表面修饰的Ti3C2纳米片的横向尺寸为0.5-1μm，厚度为1.6-2.0nm，并且展现出特别的近红外吸收能力，在808 nm处的质量消光系数达到了29.1 Lg-1cm-1，超过了传统的光热材料。

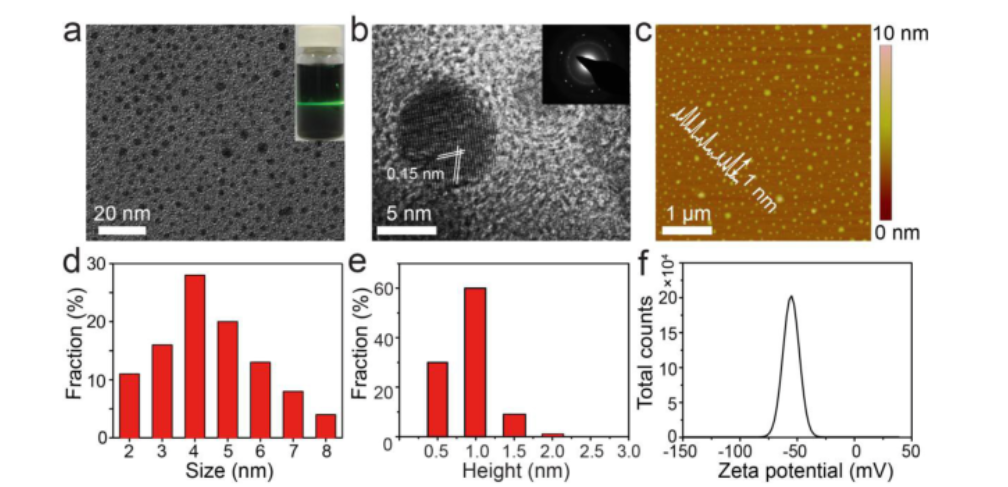

通过使用高浓度的HF对Ti3AlC2 晶体进行选择性刻蚀，再向其中添加TMAOH进行插层、面内切割和超声剥离，得到超小Ti3C2纳米片。这种超小Ti3C2纳米片的横向尺寸为2-8 nm，厚度为1.5-4 nm，展现出明亮且可调的光致荧光以及波长依赖特性。而且还保留了多层MXene(TisC2T)的结构特征并且体现了极好的化学稳定性。耐氧化能力更强。

结果表明：两种TisC2 纳米片进行了光学性质方面的表征，发现TisC2纳米片的光学性质与其表面官能团的组成以及尺寸息息相关，超小Ti3C2纳米片因为尺寸效应的影响展示了强烈的紫外吸收以及激发波长依赖特性的光致荧光行为。Al(OH)4-修饰Ti3C2纳米片具有更好的抗氧化性和独特的近红外吸收能力；可以应用光动力方面。



相关科研产品：

NH2-MIL-125(Ti) CAS号：1309760-94-8
ED-MIL-101(Cr) CAS号：1041469-06-0
碳化钛(Ti3C2Tx) MXene少层分散液(NMP) CAS号：12363-89-2
小片径碳化钛MXene薄层分散液 CAS号：12363-89-2
碳化钛（Ti2CTx）MXene多层纳米片 CAS号：12363-89-2
碳化铌(Nb2CTx )MXene少层分散液(NMP) CAS号：12069-94-2
碳化铌(Nb2CTx) MXene多层纳米片 CAS号：12069-94-2
碳化铌(Nb4C3Tx) MXene多层纳米片 CAS号：12069-94-2
多层Ti3C2 mxene原位负载纳米银 CAS号：12363-89-2
