生物相容性好，稳定性高和无毒性是Fe3O4 NPs作为MRI造影剂的必要条件。然而，分子间的偶极作用导致裸露的Fe3O4容易团聚且分散性很差。在Fe3O4 NPs表面包封SiO2，不但提高了NPs的分散性和稳定性，而且SiO2表面的多硅羟基能与多种功能性基团偶联，提高其性能。壳聚糖的引入不仅增加了NPs的生理活性，同时提高了NPs的自身安全性。

Fe3O4@ SiOz的制备：首先将0.1g制备得到的Fe3O4 NPs加入到100 mL环已烷中于室温条件下剧烈搅拌，随后依次加入5mL的氨水和1 mL的TEOS继续搅拌12 h，反应结束向溶液中加入无水乙醇磁分离，依次用乙醇和蒸馏水洗涤掉溶剂。

Fe3O4@SiO2-CS的制备：将0.5g的CS 加入到100 mL体积分数为1 %的醋酸溶液中，搅拌形成乳液，然后加入0.1 g的Fe3O4@SiO2 NPs继续搅拌1h，随后加入氨水将PH值调到10，在80 C下剧烈搅拌8小时，反应结束后磁分离，依次用去离子水和乙醇洗涤，于60 C真空干燥得到Fe3O4@Si0O2-CS NPs。

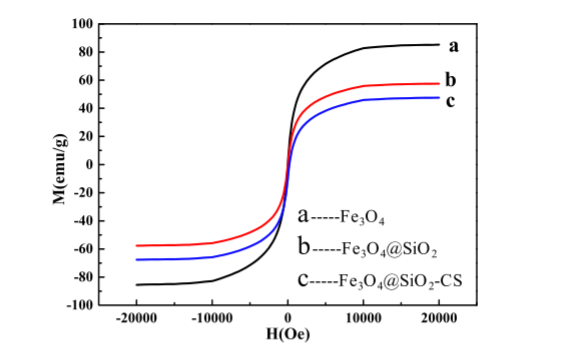

Fe3O4 NPs用作为MRI造影剂，其在生物体内的稳定性尤为重要。磷酸盐缓冲液(PBS)作为常用的生物研究缓冲溶液，因此，我们通过动态光散射仪测量了Fe3O4 NPs和Fe3O4@SiO2-CS NPs在PBS溶液中一个月内的水合粒径及Zeta电势值，每两天取一次样。 如上图所示分别为Fe3O4 NPs的水合粒径变化曲线图，由图可知，未包覆SiO2-CS层的Fe;O4 NPs在一天的水合粒径和后一天的水合粒径及Zeta电势差距较大，Fe3O4@SiO2-CS NPs在前后水合粒径及Zeta电势值差距很小。结果表明了在Fe3O4 NPs的表面包覆SiO2-CS，能明显提高NPs的稳定性。

结果说明：SiO2包覆层提高了Fe4O4 NPs的稳定性。体外成像研究结果显示随着NPs浓度的增加成像信号越来越暗，表明Fe3O4@SiO2-CS是一种优良的阴性显影剂。通过MR成像分析仪测的Fe3O4@SiO2-CS的横向弛豫率为312.07 mM，表明Fe3O4@SiO2-CS NPs是一种优良T2类成像造影剂。

相关科研产品：

Au/Fe3O4纳米复合粒子
纳米金修饰四氧化三铁
Fe3O4修饰聚苯乙烯-b-聚2-乙烯基吡啶(PS-b-P2VP)
β-环糊精修饰的Fe3O4磁性纳米复合物
HP-β-CD/Fe3O4磁性纳米复合物
SBE-β-CD/Fe3O4磁性纳米复合物
生物素修饰的Fe3O4磁性纳米颗粒(Biotin@Fe3O4)
绿色荧光素标记的Fe3O4磁性纳米颗粒(FITC@Fe3O4)
红色罗丹明标记的Fe3O4磁性纳米颗粒
罗丹明标记表面氨基功能化葡聚糖修饰的Fe3O4磁性纳米颗粒
聚L-酪氨酸Poly L-Tyrosine包裹Fe3O4磁性纳米颗粒
大环配体DOTA修饰Fe3O4磁性纳米颗粒
氧化铁纳米粒子/Fe3O4纳米复合物
EDTAD修饰纳米磁性壳聚糖
四氧化三铁/CLPU纳米复合材料
β-CD/Fe3O4磁性纳米复合物
Fe/Fe3O4/ZnO纳米复合物
