互穿聚合物网络(IPN)：由两种或两种以上聚合物通过网络互穿缠结而形成的一类独特的聚合物共混物或聚合物合金。IPN特有的强迫作用能使两种性能差异很大或具有不同功能的聚合物形成稳定的结合，从而实现组分之间性能的互补。

下面瑞禧小编和大家一起来看通过冻融法制备具有不规则孔道结构的水凝胶。

主要过程：高分子量PVA（H-PVA，Mw=160k）和低分子量PVA（L-PVA，Mw=100k）分别以质量分数9%和3%溶解于去离子水中；通过不同循环次数的-10℃ 16h→室温8h冻融过程，制备水凝胶；将水凝胶用去离子水浸泡7天以去除未参与凝胶化的聚合物。

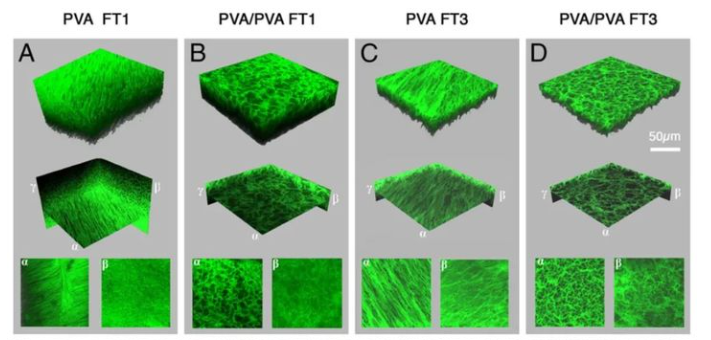

上图展示了单组分PVA及双组份PVA水凝胶不同冻融（FT）次数后的水凝胶微观结构。结果显示单一组分PVA水凝胶其微观结构较为均一，随冻融次数增加，其微观网络略分离化。双组份PVA水凝胶微观结构明显更为复杂，表现出多孔结构，且随着冻融次数增加，微观相分离更加明显，孔隙增大。

相关产品

聚丙烯酰胺/海藻酸钠/纤维素纳米纤维半互穿网络结构复合水凝胶

PAM/SA/CNFs半互穿网络结构复合水凝胶

海藻酸钠和聚N-异丙基丙烯酰胺半互穿网络水凝胶

PAAm/HACC半互穿网络水凝胶

聚丙烯酰胺-壳聚糖季铵盐半互穿网络水凝胶

pH响应PAAm-g-PEG/PVP半互穿网络水凝胶

聚(丙烯酰胺-g-聚乙二醇)/聚乙烯吡咯烷酮接枝交联结构的半互穿网络水凝胶

羧甲基纤维素钠/聚(N-异丙基丙烯酰胺)半互穿网络水凝胶

PNIPAAm/CMC半互穿网络水凝胶

木聚糖基半互穿网络水凝胶
