近几年，具有聚集诱导发光AIE(Aggregation-1nducedemission)增强性质的突光分子受到人们极大的关注。有学者指出将传统的突光分子和具有AIE性质的突光分子分别复合在核壳结构纳米微球中，两种不同性质的荧光分子分别在微球的内核和壳层组装，制备出多重响应的荧光功能聚合物纳米微球。这种荧光纳米微球既保留了聚合物响应性质，又结合了这种AIE性质荧光分子的优异发光特性，同时又提高了这类荧光分子在水环境中的可应用性。

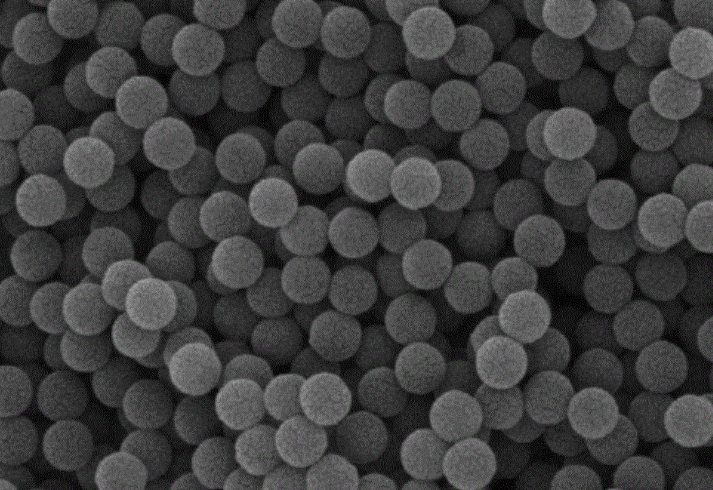

下面和瑞禧生物小编一起来看看一种温度和pH双重响应的荧光功能聚苯乙烯纳米微球制备方法，步骤如下：

称取2-8mmol的温敏性聚合单体I溶解于100_200mL的去离子水中，再加入20-50mmol的聚合单体2，I X 10_6_3 X 10_6mol荧光分子1，室温和氮气保护下，机械搅拌50-80min,以除去体系中的空气，然后逐渐升温至60_70°C，加入5_15mL含0.3-0.6mmol引发剂的水溶液于体系中，引发聚合，反应在氮气保护下进行10_24h结束；得到的含荧光分子A的种子微球通过高速离心除去未聚合的单体、引发剂等杂质,产物溶解于50-100mL去尚子水中待用；

将步骤(1)得到的聚合物微球继续进行种子乳液聚合:向步骤(1)得到的聚合物种子微球溶液中加入10_40mmol的温敏性聚合单体I和l_5mmol的pH响应性聚合单体3，室温和氮气保护下，机械搅拌50-80min，以除去体系中的空气，然后逐渐升温至70-90°C，加入15mL含0.5 - 1.5mmol引发剂的水溶液于体系中，引发聚合，反应在氮气保护下进行12_24h结束，得到的核壳纳米微球通过高速离心除去未聚合的单体、引发剂等杂质，产物溶解于50-100mL去离子水中待用；

量取10-20mL步骤⑵得到的核壳纳米微球，称取2-10 μ mo I AIE型分子放入核壳纳米微球乳液中，在30-40°C和氮气保护的条件下,磁力搅拌反应3-8h ;通过高速离心处理，除去未复合上的荧光分子，获得AIE分子复合的荧光功能聚合物核壳纳米微球；将得到的荧光纳米微球溶于20-50mL的去离子水中即得。

相关内容

聚醋酸乙烯酯接枝聚苯乙烯(PVAc-g-PSt)微球

聚苯乙烯-接枝-聚甲基丙烯酸甲酯表面(PS-acyl-Cl)

聚N-乙烯基乙酰胺接枝聚苯乙烯(PNVA-g-PSt)

PVA接枝键合聚苯乙烯二乙烯基苯交联微球

聚苯乙烯微球表面接枝聚合丙烯酸酯

PVAc接枝链聚苯乙烯(PVAc-g-PSt)微球

聚苯乙烯微球表面接枝pyrene基团

氧化铁载苯乙烯和甲基丙烯酸P(St-MAA)磁性微球

醛基功能化聚苯乙烯微球载银纳米粒子

纳米多孔聚苯乙烯微球载L-薄荷醇

纳米TiO-聚苯乙烯微球复合物

聚苯乙烯(PS)中空微球表面包覆Fe3O4

AuNPs功能化聚苯乙烯丙烯酸微球(PSA)
