羧基化聚苯乙烯微球，是通过对聚苯乙烯微球进行改性，而将羧基引入其上，最终得到的具有羧基的聚苯乙烯微球。适用于羧基化微球的制备方法也有多种，目前主要使用的策略有两种：一种是先将带有羧基的单体与苯乙烯单体混合后，再进行聚合，即采用共聚改性的方法。另一种是采用接枝改性的方法去制备。

因此，如何提供一种羧基化聚苯乙烯纳米微球及其制备方法与应用，使制备的聚苯乙烯纳米微球进行羧基改性，同时保证改性后的微球粒径大小均一，下面和瑞禧生物小编一起来看看羧基化聚苯乙烯纳米微球的制备步骤，

将苯乙烯、羧基单体和引发剂混合，得到混合溶液a；
将稳定剂与乙醇溶液混合，得到混合溶液b；
混合溶液a与混合溶液b混合，反应得到羧基化聚苯乙烯纳米微球。
优选的，所述羧基单体为马来酸酐、丙烯酸、甲基丙烯酸和甲基丙烯酸甲酯中的一种或几种。
优选的，所述引发剂为偶氮二异丁腈、过氧化二苯甲酰和过氧化乙酰中的一种或几种。
优选的，所述稳定剂为聚乙烯吡咯烷酮、聚乙二醇和聚乙烯醇中的一种或几种。
优选的，所述乙醇溶液为乙醇水溶液，其中乙醇与水的质量比为7:3～9:1。
优选的，所述步骤3)中的反应在300～600rpm的搅拌条件下进行，反应的温度为60～80℃，反应的时间为6～10h。
优选的，所述苯乙烯、羧基单体、引发剂、稳定剂与乙醇溶液的质量比为10～45：1.5～8：0.3～1.2：1～30：100。

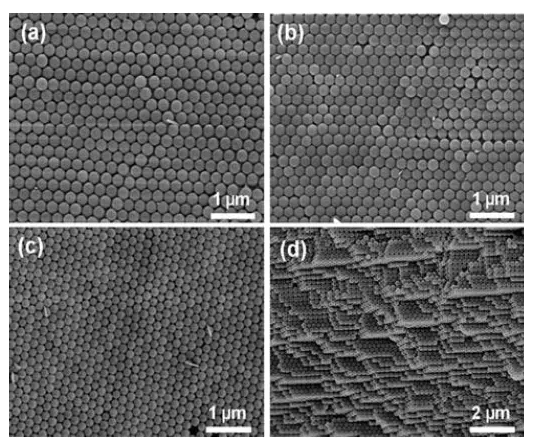

相关内容

三乙胺修饰聚苯乙烯微球(TPM)

磺酸修饰聚苯乙烯微球

纳米修饰聚苯乙烯微球

载薄荷醇纳米多孔PS微球

LA57接枝纳米炭黑修饰聚苯乙烯微球

Ag纳米粒子/聚苯乙烯复合微球

氧化铁载苯乙烯和甲基丙烯酸P(St-MAA)磁性微球
