400-115-0588
在线咨询产品分类
快速订购
31952518
- 029-86354885
- 18392009562
sales@xarxbio.com
首页 > 资料专栏
聚苯乙烯(ps)具有较高的机械强度，优异的热稳定性、尺寸稳定性和抗湿性。ps的介电损耗较低，而利用c-f键键能大，极化率低，是实现低介电常数有效的方法。据此有学者尝试合成一种低介电常数的cf3-ppfpa-ps微球复合聚苯乙烯材料。

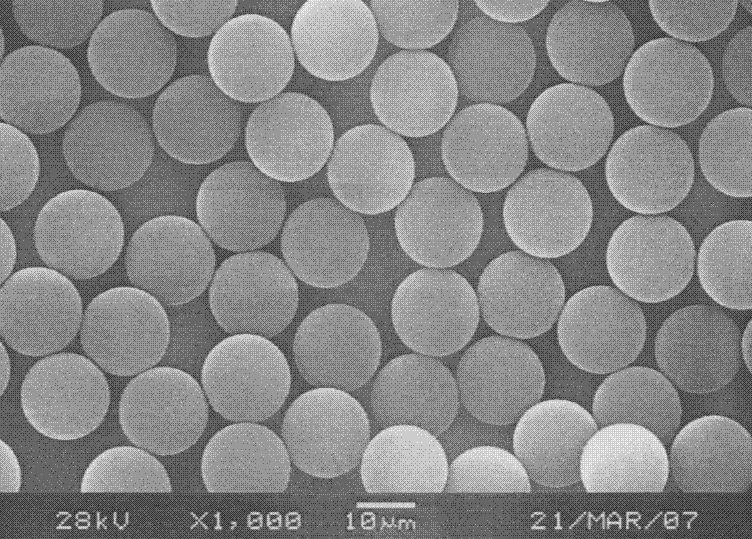

下面瑞禧生物小编整理了cf3-ppfpa-ps微球复合聚苯乙烯微球的制备方法，包括以下步骤：
步骤s1，合成氯甲基化聚丙烯酸五氟苯酚酯-聚苯乙烯微球(ppfpa-ps微球-ch2cl)的合成：
在室温下，将2g聚乙烯吡咯烷酮和150ml乙醇加入到三口瓶中，反应瓶配上回流冷凝管、机械搅拌器和温度计，向三口瓶中依次加入7.3g苯乙烯单体，2g4-氯甲基苯乙烯，0.5g烯丙基五氟苯，0.2g二乙烯基苯，将整个体系抽真空充氮气，并迅速升温至80℃，整个体系于氮气保护下搅拌反应12h，反应完毕后，离心收集产物，并用乙醇洗涤，于40℃下真空干燥，得到ppfpa-ps微球-ch2cl；
步骤s2，β-二酮化三氟甲基苯甲酰的合成：
向装有回流冷凝管和干燥管的四口烧瓶中加入4g平均粒径100nm的碳酸钾、200ml无水乙醇、594-三氟甲基苯甲酰氯和2.5g乙酰丙酮，在机械搅拌下加热到60℃反应8h，将反应液倾入蒸馏水中，加入氯化钠搅拌，用二氯甲烷萃取，分液，用无水硫酸钠干燥，硅胶炒
样，柱层析分离(洗脱液：石油醚/乙醚＝3/1)，得到β-二酮化三氟甲基苯甲酰；
步骤s3，表面包覆有三氟甲基基团的聚丙烯酸五氟苯酚酯-聚苯乙烯微球(cf3-ppfpa-ps微球)的合成：
将9gppfpa-ps微球-ch2cl，6gβ-二酮化三氟甲基苯甲酰加入50mldmf中，搅拌下加入8g平均粒径100nm的碳酸钾，体系抽真空充氮气，并加热到60℃，于回流状态下搅拌反应12h，将反应液倾入蒸馏水中，加入氯化钠搅拌，用二氯甲烷萃取，分液，用无水硫酸钠干燥，硅胶炒样，柱层析分离(洗脱液：石油醚/乙醚＝3/1)，蒸馏得到cf3-ppfpa-ps微球；
步骤s4，cf3-ppfpa-ps微球复合聚苯乙烯材料的合成：
取4gcf3-ppfpa-ps微球和50g苯乙烯单体分散在100ml甲苯溶液中，在冰浴下超声处理0.5h，将混合液转移至三口烧瓶中，加入2g偶氮异二丁腈aibn，将整个体系抽真空充氮气，于80℃反应6h，反应结束，离心、用甲苯洗涤、80℃真空干燥12h，置于模具中，利用平板硫化机对其进行模压成型，加工温度为175℃，压力为10m pa，热压2h后，将模具转移至冷压机中，对其进行冷却成型，待模具完全冷却后，将样品进行脱模处理，得到cf3-ppfpa-ps微球复合聚苯乙烯材料。
相关内容
环糊精修饰聚苯乙烯微球
β-环糊精修饰单分散聚苯乙烯微球
聚苯乙烯单孔微球β-环糊精聚异丙基丙烯酰胺
β-环糊精/碳酸钙/聚氨酯/聚苯乙烯磺酸钠(β-CD/CaCO3/PUA/PSS)杂化微球
亚微米聚苯乙烯微球乳化剂β-环糊精
藻红蛋白标记聚苯乙烯微球
苯乙烯微球载丝素蛋白
牛血清蛋白表面修饰聚苯乙烯微球
牛血清白蛋白(BSA)聚苯乙烯(PS)纳米微球PS/BSA
聚乙烯基吡啶阳离子功能化聚苯乙烯微球
| 序号 | 新闻标题 | 浏览次数 | 作者 | 发布时间 |
|---|---|---|---|---|
| 1 | 抗氧化小分子70831-56-0,菊苣酸Cichoric Acid，6537-80-0的制备过程 | 893 | 瑞禧生物 | 2023-03-30 |
| 2 | 活性氧ROS小分子Dapsone，cas:80-08-0，氨苯砜的制备过程-瑞禧科研 | 798 | 瑞禧生物 | 2023-03-30 |
| 3 | HBPS-N3，Azide-PEG-HBPS,叠氮化超支化聚苯乙烯高分子聚合物的制备过程 | 925 | 瑞禧生物 | 2023-03-17 |
| 4 | l-PS-PhN3，Azide叠氮Azido偶联线性聚苯乙烯双链的制备过程 | 842 | 瑞禧生物 | 2023-03-17 |
| 5 | N3-PS-N3，Azido-PS-Azido/Azide，双叠氮官能团修饰聚苯乙烯的制备方法 | 801 | 瑞禧生物 | 2023-03-17 |
| 6 | PS-N3,Azido-PS,叠氮Azide修饰聚苯乙烯/高分子聚合物的制备过程 | 991 | 瑞禧生物 | 2023-03-17 |
| 7 | Azido-PEG2-t-Butylester/1271728-79-0,叠氮N3/ZAD修饰叔丁酯化合物的制备方法 | 824 | 瑞禧生物 | 2023-03-14 |
库存查询
