- 029-86354885
- 18392009562
聚苯乙烯(简称PS)是指由苯乙烯单体经自由基加聚反应合成的聚合物,PS是一种通用塑料,其体积电阻较高,是一种良好的电绝缘材料。据此有学者旨在提供一种经济、导电性能高的制备载铜纳米级导电聚苯乙烯的方法,实现在分子级别上对聚苯乙烯材料进行分子结构及尺寸、载铜量的可控设计。
下面瑞禧生物小编和大家一起来看聚苯乙烯微球载纳米铜的制备方法:

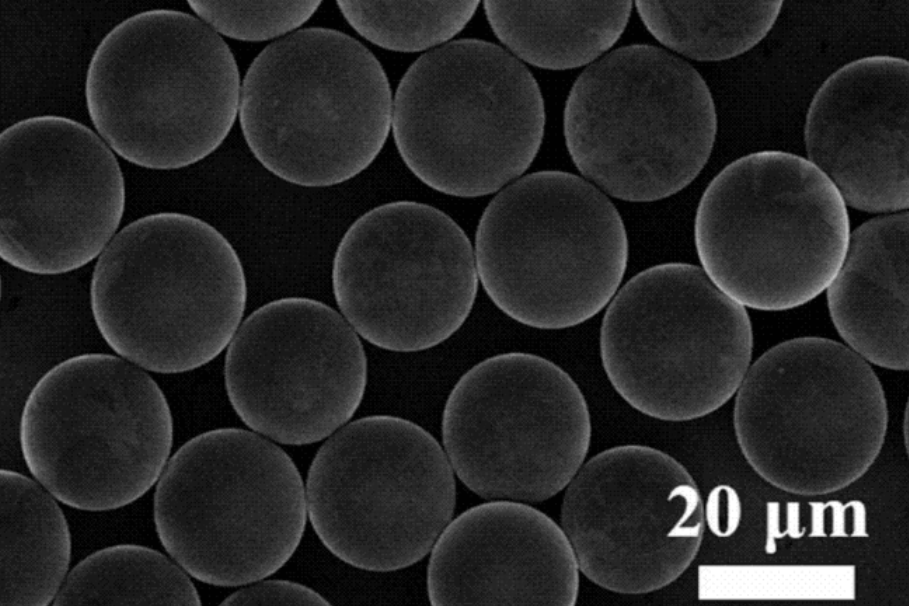

(1) 聚苯乙烯的制备:
将10-30g由苯乙烯、聚乙烯吡咯烷酮(PVP)与偶氮二异丁腈按质量比为50-100:5_30:I组成的物料与10-300ml的乙醇溶液加入带有搅拌装置和冷凝装置的容器中,在室温下通入氮气不少于0.5小时,然后搅拌反应,将生成的产物用乙醇洗涤、干燥得聚苯乙烯;
(2)制备磺化聚苯乙烯微球溶胶:
取(I)制备的聚苯乙烯粉体3g,加入30ml浓硫酸中搅拌加热至30-50°C,反应2_5小时,磺化后的聚苯乙烯通过离心过 滤后用乙醇洗涤2-8次,再放入纯净水中呈溶胶状,得磺化聚苯乙烯微球溶胶;
(3)制备载铜的纳米级导电聚苯乙烯:
取(2)中磺化聚苯乙烯微球溶胶l_30g与40ml的物质的量浓度为3*10-4-8*l(T4mOl/I的聚乙烯吡咯烷酮水溶液进行混合,再向前述溶液中快速加入3-20ml [Cu (NH3) 4]2+溶液,于室温下搅拌0.5-3小时后,加热升温到50-80°C继续搅拌4-9小时,最终产物通过离心过滤、去离子水洗涤、干燥后即得到载铜的纳米级导电聚苯乙烯。上述方案的优选方案是,所述步骤(1)中,所述乙醇溶液的质量浓度为70-98%。所述步骤(1)中,所述搅拌反应是在50_90°C下搅拌10-40小时;所述干燥时间为4-24小时。所述步骤(2)中浓硫酸的质量浓度为90-99%。所述步骤(2)中,磺化聚苯乙烯微球溶胶的质量浓度为1_10%。所述步骤(2)中使用的纯净水为超纯水、蒸馏水或去离子水。所述步骤(3)中所述的[Cu(NH3)4]2+的物质的量浓度为1.8*10^-5.9*10^mol/L.其中[Cu (NH3) 4]2+溶液是将CuSO4溶解于过量氨水中制得。
相关内容
掺杂DG(dragon green)荧光染料聚苯乙烯微球
含Eu(DBM)_3(TPPO)_2聚苯乙烯荧光微球
聚苯乙烯红色荧光微球
聚苯乙烯橙色荧光微球
聚苯乙烯绿色荧光微球
硼酸基团苝酰亚胺荧光分子聚苯乙烯共聚乳胶粒
镍/聚苯乙烯/二氧化钛(Ni/PSt/TiO_2)核壳结构复合微球
海胆状聚苯乙烯与α-氧化铁复合结构微球
聚苯乙烯/氧化石墨烯/CNTs复合微球
序号 | 新闻标题 | 浏览次数 | 作者 | 发布时间 |
---|---|---|---|---|
1 | 抗氧化小分子70831-56-0,菊苣酸Cichoric Acid,6537-80-0的制备过程 | 893 | 瑞禧生物 | 2023-03-30 |
2 | 活性氧ROS小分子Dapsone,cas:80-08-0,氨苯砜的制备过程-瑞禧科研 | 798 | 瑞禧生物 | 2023-03-30 |
3 | HBPS-N3,Azide-PEG-HBPS,叠氮化超支化聚苯乙烯高分子聚合物的制备过程 | 925 | 瑞禧生物 | 2023-03-17 |
4 | l-PS-PhN3,Azide叠氮Azido偶联线性聚苯乙烯双链的制备过程 | 842 | 瑞禧生物 | 2023-03-17 |
5 | N3-PS-N3,Azido-PS-Azido/Azide,双叠氮官能团修饰聚苯乙烯的制备方法 | 801 | 瑞禧生物 | 2023-03-17 |
6 | PS-N3,Azido-PS,叠氮Azide修饰聚苯乙烯/高分子聚合物的制备过程 | 991 | 瑞禧生物 | 2023-03-17 |
7 | Azido-PEG2-t-Butylester/1271728-79-0,叠氮N3/ZAD修饰叔丁酯化合物的制备方法 | 824 | 瑞禧生物 | 2023-03-14 |
