- 029-86354885
- 18392009562
聚苯乙烯为载体的荧光微球是最常见的微球之一,聚苯乙烯微球由于比表面积大、粒径均匀、表面易修饰官能团及官能团反应性强等优点,是非常理想的荧光物质载体,聚苯乙烯微球作为载体,量子点可以通过溶胀、吸附、包埋方式载到聚苯乙烯微球上,但是这些制备方法都存在某个或一些致命的缺点,导致这些微球无法大规模生产。
据此有学者提供一种核壳量子点/聚苯乙烯荧光微球的制备方法,采用乳液聚合成功将大量量子点包覆在聚苯乙烯微球中,保留了包埋法的主要优点并克服了它包覆不均匀等缺点,下面和瑞禧生物小编一起来看看吧!
步骤1:称量表面活性剂2-20份、碳酸氢钠0.2-2份、分散剂2-30份,加入到玻璃瓶内,再加入去离子水超声5-10分钟,形成均匀混合水溶液A,以100份苯乙烯为参考标准;
步骤2:称量核壳量子点10-150份,再加入100份苯乙烯和4-30份丙烯酸叔丁酯,在冰浴中超声5分钟,形成均匀的油相液B;
步骤3:将水溶液A和油相液B两者混合后磁力搅拌10分钟,再在冰浴中超声5-20分钟,形成稳定的微乳液;
步骤4:将微乳液转移到三口瓶中,通氮气30分钟去除三口瓶中的氧气,升温至60-80℃,加入引发剂1-30份,在磁力搅拌下,反应6-12小时,将产物离心纯化,获得聚苯乙烯荧光微球。

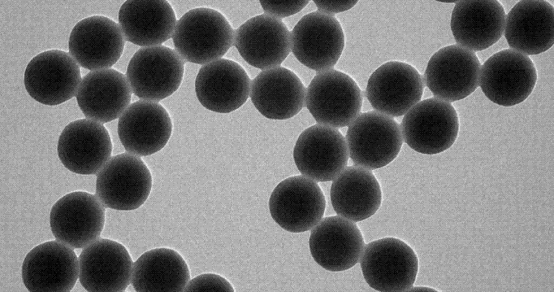

其中,核壳量子点通过热循环耦合法在量子点核上外延生长量子点壳层为1-16层,核壳量子点的荧光光谱发射波长为548nm-750nm。
其中,核壳量子点表面修饰的硫醇配体为烷基硫醇,核壳量子点配体交换所用量子点与烷基硫醇的质量之比为1:(0.5-2)。
其中,步骤1中表面活性剂是十二烷基硫酸胺、十二烷基硫酸钠、十二烷基磺酸钠或者十二烷基乙氧基磺基甜菜碱中的一种,分散剂为各分子量的聚乙烯吡咯烷酮。
其中,步骤4中引发剂为过硫酸钾或过硫酸铵中的一种。
相关内容
醛基功能化聚苯乙烯微球载银纳米粒子
纳米TiO-聚苯乙烯微球复合物
聚苯乙烯中空微球表面包覆Fe3O4
AuNPs功能化聚苯乙烯丙烯酸微球(PSA)
聚苯胺纳米纤维修饰聚苯乙烯微球
碲化镉量子点/聚(3,4-乙撑二氧噻吩)-聚苯乙烯磺酸复合纳米微球
聚苯乙烯微球/碳纳米管复合修饰杂化聚醚砜纳滤膜
甲基丙烯酸甲酯(MMA)修饰聚苯乙烯磁性纳米复合微球
序号 | 新闻标题 | 浏览次数 | 作者 | 发布时间 |
---|---|---|---|---|
1 | 抗氧化小分子70831-56-0,菊苣酸Cichoric Acid,6537-80-0的制备过程 | 893 | 瑞禧生物 | 2023-03-30 |
2 | 活性氧ROS小分子Dapsone,cas:80-08-0,氨苯砜的制备过程-瑞禧科研 | 798 | 瑞禧生物 | 2023-03-30 |
3 | HBPS-N3,Azide-PEG-HBPS,叠氮化超支化聚苯乙烯高分子聚合物的制备过程 | 925 | 瑞禧生物 | 2023-03-17 |
4 | l-PS-PhN3,Azide叠氮Azido偶联线性聚苯乙烯双链的制备过程 | 842 | 瑞禧生物 | 2023-03-17 |
5 | N3-PS-N3,Azido-PS-Azido/Azide,双叠氮官能团修饰聚苯乙烯的制备方法 | 801 | 瑞禧生物 | 2023-03-17 |
6 | PS-N3,Azido-PS,叠氮Azide修饰聚苯乙烯/高分子聚合物的制备过程 | 991 | 瑞禧生物 | 2023-03-17 |
7 | Azido-PEG2-t-Butylester/1271728-79-0,叠氮N3/ZAD修饰叔丁酯化合物的制备方法 | 824 | 瑞禧生物 | 2023-03-14 |
