产品分类
快速订购
31952518
  • 029-86354885
  • 18392009562
首页 > 资料专栏

瑞禧分享-羧基化聚苯乙烯-二氧化硅复合超疏水涂层的制备方法

时间:2022-09-08 16:27:13       浏览:832

有机/无机纳米复合材料具有良好的性能特点,该材料在很多领域应用广泛。近年来超疏水表面的研究逐渐成为焦点,现有报道可知超疏水表面的制备非常复杂难以大规模生产,据此有学者提供一种制备方法简单,具有较好重复性,且能够有效的把有机材料和无机材料结合起来一种羧基化聚苯乙烯-二氧化硅复合超疏水涂层的制备方法,下面和瑞禧生物小编一起来看!

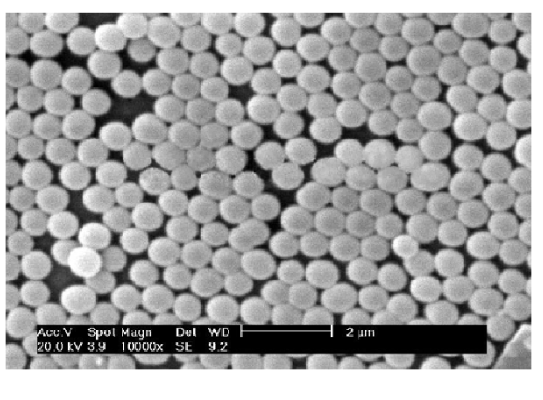

(1)聚苯乙烯种子微球的制备
将稳定剂和蒸馏水分别加入到醇类溶剂中,室温搅拌均匀,在通氮气的保护下,将引发剂和苯乙烯单体分别加入到上述溶液中,在50~100°C下,反应10~12小时,离心洗涤,制得聚苯乙烯种子微球,其中引发剂、稳定剂、蒸馏水、苯乙烯的质量比为1:5~10:25~30:95 ~100
(2)羧基修饰的聚苯乙烯微球的制备
将步骤(1)中制备的聚苯乙烯种子微球和蒸馏水分别加入到醇类溶剂中,在通氮气保护下,再分别加入引发剂、α-甲基丙烯酸和苯乙烯,在50~100°C下,反应20~24小时,干燥研磨成粉,制得表面带有羧基的聚苯乙烯微球,其中引发剂、α -甲基丙烯酸、苯乙烯、聚苯乙烯种子微球、蒸馏水的质量比为1:15~20:35~40:105~110:4250~4300
(3)二氧化硅包覆聚苯乙烯粒子的制备
将步骤(2)中制备的羧基化的聚苯乙烯微球加入到醇类溶剂中,超声分散10~30分钟,再分别加入氨水和正硅酸乙酯,室温搅拌下反应20~24小时,干燥研磨成粉,得到二氧化硅包覆聚苯乙烯粒子,其中羧基化的聚苯乙烯微球、氨水和正硅酸乙酯的质量比为1:35 ~40:50 ~55 ;` (4)乙烯基修饰的二氧化硅包覆聚苯乙烯粒子的制备
将二氧化硅包覆聚苯乙烯粒子与带反应性乙烯基的硅烷偶联剂和氨水按照质量比为1:10~15:10~15的比例分别加入到醇类溶剂中,在25~35°C下,反应8~12小时,干燥研磨成粉,得到乙烯基修饰的二氧化硅包覆聚苯乙烯粒子;
(5)涂层溶胶的制备
将步骤(4)中制备的乙烯基修饰的二氧化硅包覆聚苯乙烯粒子和溶剂以质量比为1:5~10的比例室温搅拌反应待用;
(6)在基底材料上涂膜
将步骤(5)中制备的混合溶液,通过旋涂或喷涂法均匀涂抹于基底材料表面,将其放入温度为50~100°C的真空干燥箱中干燥10~12小时,取出后即得到羧基化聚苯乙烯-二氧化硅复合超疏水涂层。

相关内容

载银多孔碳聚苯乙烯微球

聚苯乙烯/超高分子量聚乙烯合金包覆多孔SiO复合微球

POSS-酞菁铜-PS微球复合聚苯乙烯材料

聚苯乙烯微球表面形成钴金属有机骨架

含铕聚苯乙烯微球

羧基修饰聚苯乙烯微球

醛基修饰聚苯乙烯微球

苯肼基修饰聚苯乙烯微球

磺酸基修饰聚苯乙烯微球

序号 新闻标题 浏览次数 作者 发布时间
1 抗氧化小分子70831-56-0,菊苣酸Cichoric Acid,6537-80-0的制备过程 893 瑞禧生物 2023-03-30
2 活性氧ROS小分子Dapsone,cas:80-08-0,氨苯砜的制备过程-瑞禧科研 798 瑞禧生物 2023-03-30
3 HBPS-N3,Azide-PEG-HBPS,叠氮化超支化聚苯乙烯高分子聚合物的制备过程 925 瑞禧生物 2023-03-17
4 l-PS-PhN3,Azide叠氮Azido偶联线性聚苯乙烯双链的制备过程 842 瑞禧生物 2023-03-17
5 N3-PS-N3,Azido-PS-Azido/Azide,双叠氮官能团修饰聚苯乙烯的制备方法 801 瑞禧生物 2023-03-17
6 PS-N3,Azido-PS,叠氮Azide修饰聚苯乙烯/高分子聚合物的制备过程 991 瑞禧生物 2023-03-17
7 Azido-PEG2-t-Butylester/1271728-79-0,叠氮N3/ZAD修饰叔丁酯化合物的制备方法 824 瑞禧生物 2023-03-14
合作品牌

库存查询
