聚苯乙烯树脂微球的功能化通常是在制备聚苯乙烯树脂微球母体的过程中加入功能性单体或低聚物同时完成，获得的改性微球其功能基团通常是分布在微球的内部和表面，下面瑞禧生物小编给大家分享了一种阳离子聚苯乙烯树脂的制备方法，和小编一起来看！

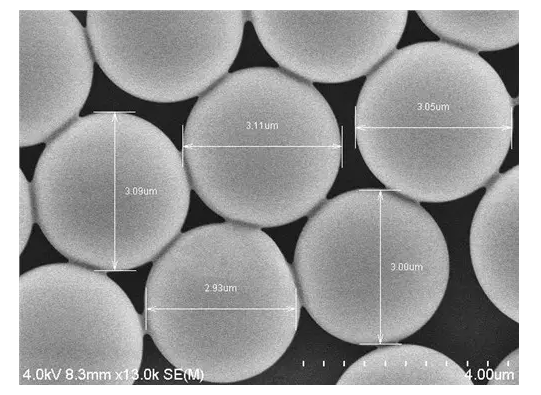

步骤1、未改性聚苯乙烯树脂的预处理：称取一定量的聚苯乙烯树脂微球，加入二氯甲烷溶胀10-14小时后，依次用四氢呋喃，超纯水，无水乙醇和甲醇洗滤2-4次，最后40℃下真空干燥至恒重；

步骤2、聚苯乙烯树脂的酰基化：称取步骤1处理过的聚苯乙烯树脂微球，加入二硫化碳进行溶胀12小时，滴加2-溴-2-甲基丙酰溴，同时分批次缓慢加入三溴化铝，在30-70℃条件下，冷凝回流反应60-300分钟，用超纯水终止反应，冷却至室温后，用甲醇与超纯水洗滤3-5次，最后40℃下真空干燥至恒重获得酰基化的聚苯乙烯树脂微球；

步骤3、聚苯乙烯树脂微球的阳离子化改性：取步骤2获得的酰基化聚苯乙烯树脂微球，加入二甲基甲酰胺溶胀220～260分钟，之后依次加入催化剂溴化亚酮、配体五甲基二亚乙基三胺、还原剂抗坏血酸和阳离子单体甲基丙烯酰氧乙基三甲基氯化铵，通氮气50-70分钟，最后在密闭的条件下和40-70℃下反应12-24小时，反应结束后，冷却至室温；用甲醇和超纯水洗滤数次，最后40℃下真空干燥至恒重获得阳离子化的聚苯乙烯树脂微球。

相关内容

载银多孔碳聚苯乙烯微球

聚苯乙烯/超高分子量聚乙烯合金包覆多孔SiO复合微球

POSS-酞菁铜-PS微球复合聚苯乙烯材料

聚苯乙烯微球表面形成钴金属有机骨架

含铕聚苯乙烯微球

氯甲基化交联聚苯乙烯(CMCPS)微球

功能性氯乙酰化聚苯乙烯微球载体(PS-acyl-Cl)

聚N-乙烯基乙酰胺接枝聚苯乙烯(PNVA-g-PSt)微球

氨基化聚苯乙烯(PA)微球

环氧化聚苯乙烯微球

胺化聚苯乙烯微球

笼空状磺化聚苯乙烯微球
