具有三维交联网状结构的聚丙烯酸是一种合成的高吸水性树脂，具备大量的亲水基团，高吸水树脂（SAP）作为一种功能高分子材料。聚丙烯酸具备亲水性，常与其他物质结合，制备具有高吸水性的树脂类产品。今天瑞禧生物小编分享聚丙烯酸修饰壳聚糖衍生物生成的树脂：聚丙烯酸接枝羧甲基壳聚糖高吸水性树脂。

具体制备方法，下面就和小编一起看看吧！

第一步：制备壳聚糖衍生物-羧甲基壳聚糖。
称取2g壳聚糖于250 mL锥形瓶中,加入20 mL异丙醇,放入65℃恒温水浴锅中加热并振荡,溶胀1 h ;分4次加入适量的质量浓度为50%的NaOH溶液并搅拌,于65℃条件下碱化2 h ;称取适量的氯乙酸,分多次加入,加完后反应5 h ;反应结束后,添加蒸馏水至溶解,用冰乙酸调pH值至7.0后抽滤,滤液依次用70%乙醇、无水乙醇洗涤，二次抽滤;然后将产物转至培养皿,放置于65℃烘箱中干燥粉碎,即可得到羧甲基壳聚糖试样。
第二步：制备聚丙烯酸接枝羧甲基壳聚糖高吸水性树脂
称取一定量的氢氧化钾于去离子水中充分溶解,缓慢加入丙烯酸溶液,调节中和度至70%,不停搅拌使反应完全,冷却备用;向一定体积的羧甲基壳聚糖溶解液中加入中和液,充分搅拌后加人1.19%引发剂.0.024%交联剂,于65℃水溶液中搅拌反应,反应至产物粘稠状时停止搅拌,继续反应2~ 3 h ;将制得的产物置于65℃烘箱中干燥至质量恒定,然后粉碎得到粉末状羧甲基壳聚糖接枝聚丙烯酸高吸水树脂试样。

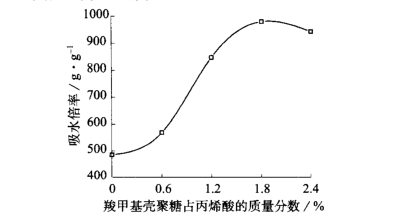

聚丙烯酸(PAA)因其良好的力学性能和生物相容性,还可以被用于制备水凝胶等生物医用材料。

聚丙烯酸水凝胶相关内容：
pH敏感的聚(L-谷氨酸)-交联聚丙烯酸水凝胶
pH敏感性羟乙基甲壳素-聚丙烯酸水凝胶
β-环糊精-聚丙烯酸水凝胶
魔芋葡甘聚糖-聚丙烯酸水凝胶
糠醛渣木质素-聚丙烯酸水凝胶
聚苯胺-聚丙烯酸水凝胶

壳聚糖-聚丙烯酸水凝胶

温馨提示：西安瑞禧生物供应产品仅用于科研，不能用于人体，小编RL2022.9
