亲水油的嵌段苯乙烯共聚物：P(MAn- alt-St)-b-PSt/聚(苯乙烯-alt-马来酸酐）-b-聚苯乙烯的制备方法

苯乙烯-马来酸酐共聚物是一种重要的功能化聚合物,苯乙烯-马来酸酐共聚物的制备方法可分为传统自由基共聚、可控自由基共聚,辐射或光引发聚合等。今天和瑞禧生物小编一起看看苯乙烯修饰马来酸酐共聚物：聚(苯乙烯-alt-马来酸酐）-b-聚苯乙烯的制备方法吧！
今天分享的是自由基可逆加成断链转移聚合( RAFT)方法制备：
1.制备P(MAn- alt-St)
在聚合管中加入偶氮二异丁晴(AIBN)/二疏代苯甲酸苄酯(BTBA)/马来酸酐(MAn)/苯乙烯(st)等，用量摩尔比为1/2/100/900,并使之溶于二氧六环溶剂中。冷冻抽空融化循环三次除氧后,封管。然后在60℃的油浴内,进行聚合反应。于不同的反应时间,从聚合管中取出试样。用液氮冷却,以THF 溶解，甲醇沉淀,重复纯化处理三次，再在60℃下真空干燥,得粉红色聚合物粉末，称重。

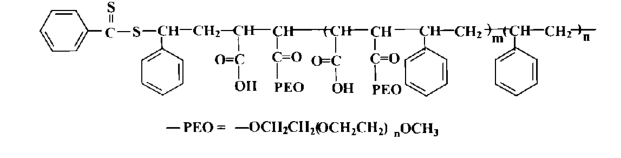

2.水解得到P(MAn- alt-St)-b-PSt

在氮气保护下,将1.1 mL的甲氧基PEO和5mLTHF分别用注射器注入三角烧瓶内。然后,在恒压漏斗中先注入5 mLTHF,再注入1.6 mL正丁基锂溶液,在搅拌下,通过恒压漏斗将正丁基锂/THF溶液滴入三角烧瓶,水解生成醇锂。称取0.44g P(MAn alt- St)m b PStn粉末溶于30mLTHF中,用注射器将共聚物溶液转移至恒压漏斗内,同样缓慢地滴入三角烧瓶。在室温下反应.24h。用250mL无水乙醚沉淀,得到共聚物。
苯乙烯修饰马来酸酐共聚物具有良好的耐热性,刚性和热性、刚性和易加工性的树脂。可应用于化学,生物、医学、光学等各个领域。
相关内容：
(PFO-DHTBT50) 芴基红光交替共聚物
PFO-BTDZ15 芴基绿光共聚物
MI-ATA-BPO 马来酰亚胺-阿托酸-过氧化苯甲酰
MAH-DCPD 马来酸酐-双环戊二烯交替共聚物
TEO-DSB 1,4-二苯乙烯基苯-柔性隔离链段三缩二乙二醇
温馨提示：西安瑞禧生物供应产品仅用于科研，不能用于人体，小编RL2022.9
