碳量子点(cqds)是一类尺寸小于10nm的类球形纳米颗粒，它由sp2碳核和表面官能团组成。研究发现若能将碳量子点掺杂至固相载体上，则可进一步改良其应用性能，扩展应用领域。二氧化硅作为一种常用的载体材料，现有技术中公开了使用聚四氟乙烯水热反应釜在分析纯或完全无水的有机溶剂(如纯甲苯)中采用溶剂热技术制备二氧化硅包裹的碳量子点的方法，瑞禧生物小编为大家整理如下：

a.水相中的碳量子点的制备：

向微波反应器的反应容器中加入合成碳量子点的碳源前驱体，使用酸或碱的水溶液溶解；将上述反应容器放入单模微波反应器中，进行微波加热反应，制得水相中的碳量子点；

b.水相中碳量子点向有机溶剂中的转移：

向上述碳量子点的水溶液中加入有机溶剂，在常温下以500-1000rpm的搅拌速度搅拌，将碳量子点萃取到有机溶剂中，制得分散于有机溶剂的碳量子点；

c.碳量子点乙醇分散体系的制备：

向上述含有碳量子点的有机溶剂中加入1-3倍体积的无水乙醇，在设定温度为30-40℃且减压条件下旋蒸直至剩余液体为加入无水乙醇之前的体积，去除原来的有机溶剂，得到碳量子点乙醇分散体系；

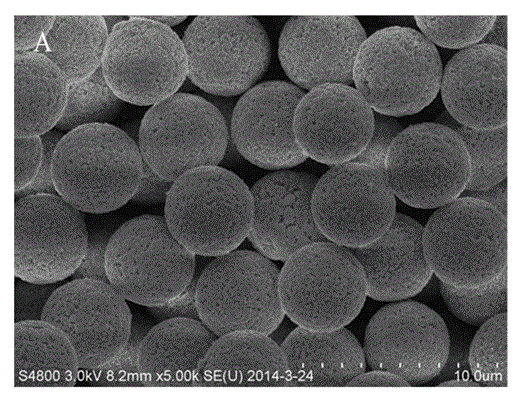

d.复合微球的制备：

向反应容器中加入9ml浓氨水、10-20ml乙醇和10-30ml蒸馏水，于室温下搅拌混合均匀，后快速加入事先在烧杯中混合均匀的4.5ml正硅酸乙酯(teos)与10-40ml碳量子点乙醇分散体系，将反应烧瓶封口，在搅拌下常温反应1-10h，反应完毕后离心，使用无水乙醇洗涤2-3次，制得二氧化硅包裹碳量子点复合微球；

e.产物的后处理：

将复合微球重新分散到无水乙醇中，0-4℃保存。

所述a步骤，所述碳源前驱体包括氨基酸、柠檬酸、葡萄糖、聚乙二醇、邻苯二胺、对苯二胺至少一种；所述酸的水溶液包括如盐酸、磷酸、硝酸、氢氟酸、硫酸至少一种，所述碱的溶液包括naoh溶液、koh溶液至少一种。

相关内容

MCM-48介孔结构中空二氧化硅微球

芘功能化核壳型磁性二氧化硅纳米微球

单分散二氧化硅/稀土纳米杂化微球

表面接枝树枝形PAMAM二氧化硅微球

单分散球形纳米二氧化硅微球

核壳聚苯乙烯/介孔二氧化硅微球

磁性二氧化硅微球

中空二氧化硅微球

磁核/介孔二氧化硅壳微球
