分子印迹技术是指对特定模板分子具有特异性识别性能的高分子聚合物制备技术。之前tang团队利用金属配位和共缩合作用制备周期性离子印迹介孔二氧化硅材料的方法。但其在肽或蛋白质中的应用受到限制，据此有科研学者开发一种分子印迹糖基介孔二氧化硅微球，和瑞禧生物小编一起来看！

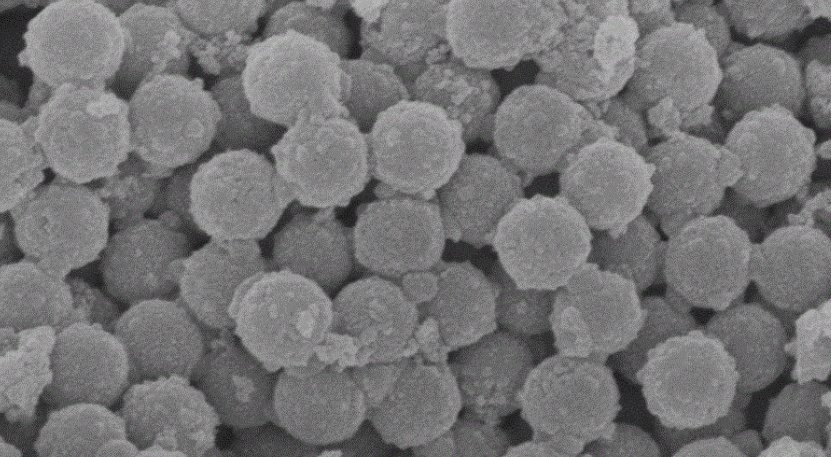

包括以下步骤：
(1)合成硼酸化功能单体：由4巯基苯硼酸和3(甲基丙烯酰氧基)丙基三甲氧基硅烷通过硫醇烯点击反应合成硼酸化功能单体；
(2)将250mg十六烷基三甲基溴化铵(ctab)溶解在120ml h2o中，加入50mg模板分子和1.0ml、2mol/lnaoh溶液，加热至80℃；然后将1.25ml、6mmol的正硅酸乙酯(teos)和硼酸化功能单体缓慢加入上述溶液中，水解4小时，并冷却至室温，离心，用水和甲醇洗涤，真空干燥，得到糖基印迹介孔二氧化硅微球；
所述模板分子为糖肽类抗生素的糖基部分；所述硼酸化功能单体和正硅酸乙酯的摩尔比为0.3∶9.7；

(3) 用体积比为9∶1的乙醇盐酸溶液进行索氏提取去除糖基印迹介孔二氧化硅微球中的ctab和模板分子，用甲醇洗涤糖基印迹介孔二氧化硅微球，并真空干燥。
步骤(1)合成硼酸化功能单体，具体为：将248.35μlγ(甲基丙烯酰氧基)丙基三甲氧基硅烷和147.9mg的4巯基苯硼酸溶解在5ml的无水乙醇中，用三乙胺调节溶液的ph至8.0，在60℃水浴中搅拌6小时，4℃保存。

相关内容

AIE荧光分子杂化介孔二氧化硅杂化纳米微球

罗丹明B/SiO2微球交联聚N-异丙基丙烯酰胺(PNIPAM)

荧光二氧化硅微球(CdTe-Fe3O4/SiO2)

氮掺杂碳量子点功能化无机荧光二氧化硅微球

绿色二氧化硅荧光微球

红色二氧化硅荧光微球

橙色二氧化硅荧光微球

蓝色二氧化硅荧光微球

荧光Ag纳米簇-SiO2纳米微球

ACE抑制肽修饰磁性碳微球

R5肽修饰二氧化硅微球

RXYWX.2022.9.28
