贵金属纳米粒子在化学、物理学、电子学、光学、 材料学、生物学、等学科领域具有重要的研究价值，Si02纳米微球合成简单、粒径分布窄、粒径大小易于控制、易于大批量制备，但二者反应存在一定的缺点，需要对Si02进行表面改性，了解决上述问题，有科研学者本提供了一种二氧化硅@贵金属纳米复合微球的制备方法，瑞禧生物小编给大家整理如下：

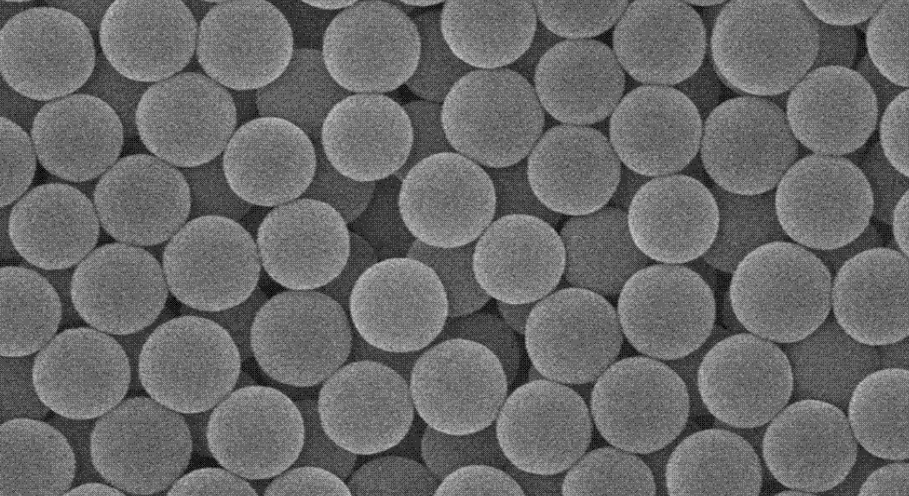

步骤1):将正硅酸乙酯与乙醇在室温下机械搅拌混合均匀作为A液，将乙醇、三蒸 水、氨水在室温下机械搅拌混合均匀作为B液，将A液迅速倒入B液，室温下机械搅拌6? 24小时，制备得到二氧化硅纳米微球；
步骤2):将步骤1)得到的二氧化硅纳体微球分散于三蒸水中，形成2?50mg/mL 的二氧化硅乳液，加入2mg/mL阳离子聚电解质的水溶液，聚电解质与二氧化硅的质量比为 1 : 5?1 : 20,室温下超声30?120分钟进行改性，离心分散，经三蒸水洗涤，得到聚电 解质改性的二氧化硅纳米微球；
步骤3):将步骤2)得到的聚电解质改性二氧化硅纳米微球分散于三蒸水中，形成 2?50mg/mL的乳液，逐滴加入10mmol/L的贵金属盐水溶液，贵金属盐与聚电解质改性的二 氧化硅的质量比为1 : 10?100,室温下超声30?120分钟，离心分散，经三蒸水洗涤，得 到沉积贵金属离子的聚电解质改性的二氧化硅纳米微球；
步骤4):将步骤3)得到的二氧化娃纳米微球分散于三蒸水中，形成2?50mg/mL 的乳液，滴加50mmol/L还原剂硼氢化钠水溶液,硼氢化钠水溶液与贵金属盐水溶液摩尔比 为5 : 1?1 : 1，在室温下搅拌30?120分钟，离心分散，经三蒸水洗涤，得到二氧化硅@ 贵金属纳米复合微球。

相关内容
聚乙烯基咪唑@SiO2 聚乙烯基咪唑接枝二氧化硅微球
二氧化硅/聚吡咯核/壳式复合结构微球 SiO2/PPy核/壳结构复合微球
聚苯胺修饰SiO2微球  SiO2@PANI
二氧化硅纳米微球表面接枝聚碘化甲基丙烯酸三甲基胺基乙酯PMETAI
二氧化硅交联聚苯乙烯二乙烯基苯聚合物微球
树莓状聚苯乙烯/SiO2复合微球
聚苯丙乳胶/二氧化硅微球
二氧化硅/聚醋酸乙烯酯(SiO2/PVAc)无机-有机纳米复合微球
聚多巴胺(PDA)修饰载榄香烯(ELE)介孔二氧化硅纳米微球
PI/SiO2纳米复合微球 聚酰亚胺
二氧化硅/聚吡咯核/壳式复合结构微球
壳聚糖包覆磁性介孔SiO2纳米粒子
镍化磁性二氧化硅微球
铁酸镍锌—硒化镉磁性荧光复合微球
多层核-壳结构高分子-钨-二氧化硅复合微球
