瑞禧生物小编今天分享温敏性/核壳结构/PH响应性/PAMAM-PDMAEMA-PSBMA聚酰胺-聚甲基丙烯酸甲氨基乙酯-聚甲基丙烯酰磺酸甜菜碱树枝状高分子共聚物的制备过程。

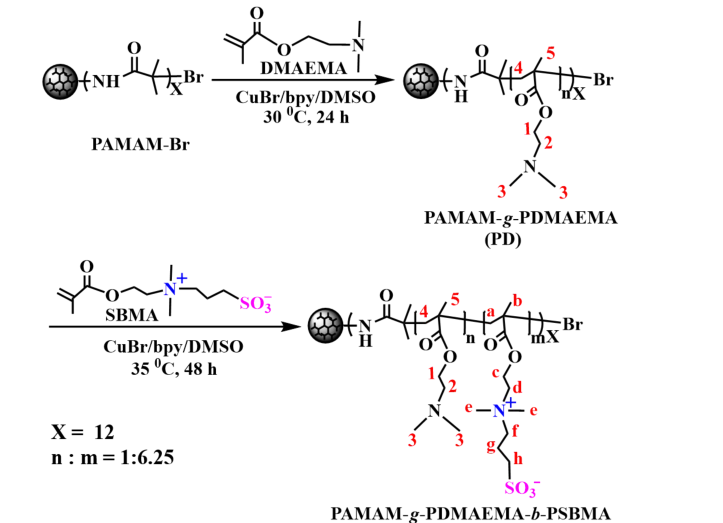

先准备白色絮棉状固体PAMAM-g-PDMAEMA1o(简称PD）：

在PD聚合物的合成后，反应24 h后，反应液不处理，继续抽真空-通氩气，液氮冻实，加入不同量SBMA和 bpy 的 DMSO溶液（其中 SBMA和 bpy 的投料以合成PD段时PAMAM-Br的量为基准,即摩尔比PAMAM-Br: bpy: SBMA=1:2:10/20/30/40);封口，抽真空-通氩气重复两到三次，液氮冻实;然后迅速加入CuBr，密封，抽真空冷冻-通氩气三次;温水缓慢化冻后，35℃下反应48 h。后处理:反应结束后，通入空气;将反应液缓慢、均匀滴入10倍DMSO体积的冰无水甲醇（含有1/200体积的浓盐酸）沉淀剂中，静置，倒掉上清液得到的沉淀物;再用少量去离子水（DI)将其溶解，滴入10倍量的沉淀剂中，静置;反复洗，直至上清液无色，除去合成物中的Cu2+和未反应的单体;再用少量的DI水溶解沉淀物，装入分子量为3500 Da的透析袋，透析，冻干，得到白色粉末 PAMAM-g-PDMAEMA1o-b-PSBMA。
相关内容：
Pd-PAMAM 聚酰胺-胺偶联Pd纳米颗粒
PHEA-h-PAMAM 聚丙烯酸羟乙酯-超支化聚酰胺-胺
BIG-PEG-PAMAM 双胍基-聚乙二醇-聚酰胺-胺
PAMAM-PEG-PGA 聚酰胺-胺-聚乙二醇-聚乙交酯
PBA@PAMAM@SiO2 树枝状高分子硼酸-聚酰胺-胺-二氧化硅
SiO2-PAMAM-PS 聚酰胺-胺-二氧化硅树枝状聚合物
PNIPAM-PAMAM 聚酰胺改性聚N-异丙基丙烯酰胺
温馨提示：西安瑞禧生物供应产品仅用于科研，不能用于人体，小编RL2022.10
