瑞禧核壳磁性γ-Fe2O3/SMNPs/Ni-IDA偶联伽马三氧化二铁纳米粒

磁性粒子的另一特点是通过功能化修饰使其表面带有不同的功能基团,通过修饰在其表面的功能化活性基团可连接抗体,抗原,核酸及寡核昔酸等生物活性物质，今天瑞禧生物小编分享磁性纳米粒，一起看看吧：

氨基硅烷磁性纳米粒子(A-SMNPs)的合成过程使用了硅烷化方法:取47.50g 硅酸钠溶解于去离子水,用盐酸调节pH 至12~13;将硅酸钠溶液和5.0g磁性Fe304,加入到烧杯中,机械搅拌5 min;将混合液超声30 min后;升温到80℃ ,逐滴加入盐酸调节pH至6~7,生成沉淀;沉淀用去离子水洗涤多次,磁分离,并分散于250mL甲醇中。重复上述操作包裹在磁性Fe304。上的硅羟基厚度为实验所需厚度。取25 mL 上述所得硅烷化的磁性纳米Fe304的甲醇溶液,用1 mL H20和甲醇稀释到150 mL;混合后加人150 mL甘油,超声30 min后;转移到带有搅拌装置的三颈烧瓶中,加入10 mL AEAPS 混合,在80℃ ~90℃下快搅拌3h后,转移出产物;产物用去离子水洗涤3次,甲醇洗涤⒉次,真空干燥至粉末备用。

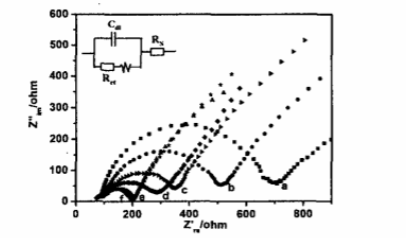

目前，已有的制备y-Fe203纳米粒子的方法有:聚合物基体合成法、微乳液法、激光热解法和高能球磨法等。

相关内容：

γ-Fe2O3-P(MMA-AM) 磁性伽马三氧化二铁纳米粒-聚合物

MPTS-γ-Fe2O3-SACCM   海藻酸钠-纤维素-磁性伽马三氧化二铁纳米粒

γ-Fe2O3@Ti-mSiO2  磁性伽马三氧化二铁纳米粒

γ-Fe2O3-PANI-MA 磁性伽马三氧化纳米粒-聚苯胺

温馨提示：西安瑞禧生物供应产品仅用于科研，不能用于人体,小编RL2023.1
