瑞禧分享40nm球形磁性γ-Fe2O3-P(MMA-AM)/SA纳米粒修饰链霉亲和素

磁性纳米材料是大小尺度在1~10Onm 的磁性材料，如 Fe3O4，Nd2Fe14B/a-Fe，CoPt3，其中具有广应用前景的磁性纳米材料为铁氧体纳米材料。今天瑞禧生物小编分享磁性纳米粒，一起看看吧：

在不断搅拌下配制含有环己烷、正戊醇、MMA的混合液(油相);再将硫酸亚铁和AM的水溶液(水相)加入混合液中;向油水混合液中缓慢滴加OP-10直至溶液突然变澄清,形成均一、透明的 W/O型微乳液;加入5 mL浓氨水和少量过硫酸铵,继续搅拌10 min，然后将得到的微乳液放入反应釜中在170 ℃的真空干燥箱中反应;24 h后取出反应釜,倒出其中溶液,用无水乙醇破乳,离心分离收集产品,用无水乙醇重复洗涤数次，然后在干燥箱中50 ℃下干燥，得到磁性y-Fe2O3/P(MMA-AM)纳米复合材料产品。

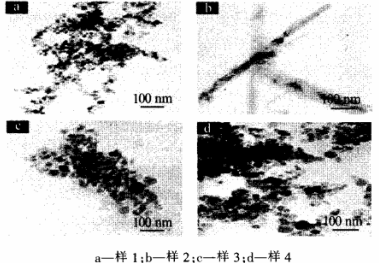

由图4a可知,所得产物均为直径在40 nm左右的均匀球状,且聚合物包覆情况比较好。由图4b可知,所得产物为比较均匀且长度约为1 600 nm的片状,但聚合物分布不均匀,原因可能是配制的微乳液中，单体没有很好地分散在油相中或者水相乳化不均匀。由图4c可知,所得产物为形状不规则的颗粒,直径在30~50 nm。由图4d可知 ,所得产物大部分聚合物包覆情况较好，处于较好状态的粒子均为直径在20~30 nm的球状。

相关内容:

γ-Fe2O3@Ti-mSiO2  磁性伽马三氧化二铁纳米粒

γ-Fe2O3-PANI-MA 磁性伽马三氧化纳米粒-聚苯胺

γ-Fe2O3-PB   磁性伽马三氧化二铁纳米粒

温馨提示：西安瑞禧生物供应产品仅用于科研，不能用于人体,小编RL2023.1
