- 029-86354885
- 18392009562
瑞禧PH敏感性比率型CDs-FITC-QCT氯基化石墨烯量子点包裹荧光素
量子点可以通过调整离子尺寸的大小来得到不同颜色的荧光,今天瑞禧生物小编分享量子点包裹荧光素,一起看看吧:
将5g新鲜干净的海藻加入到20 ml二次水中,随后将其破碎成海藻汁。将海藻汁(10ml)转移至50 ml有聚四氟乙烯内衬的高压釜中,180℃下加热5 h。然后,将高压釜冷却至普通室温,得到颜色为深棕色的悬浮液,即获得cds的粗产品。将反应产物通过滤膜(0.22um)过滤,使用二氯甲烷洗涤滤液来除去未反应的有机组分,将收集得到的上层溶液通过旋转蒸发和离心处理,所得沉淀用乙醇洗涤,重复洗涤处理和离心两次后,收集终沉淀并在真空干燥箱(60℃)干燥以获得纯净cds固体样品,或分散在蒸馏水中以获得cds的水性悬浮液,作为进一步实验使用。 将cds分散在10 ml磷酸盐缓溶液(pbs10 mm,ph7.4)中,得到浓度为1.0mg ml-1的cds溶液。在搅拌和超声波处理下,将5ml分散在磷酸盐缓溶液中的聚乙烯亚胺(0.1wt%)和5ml异硫氰酸荧光素(0.1wt%)逐滴注入到上述cds的水性悬浮液中,获得cds/fitc复合物在磷酸盐缓溶液中的均匀分散的水性悬浮液,冷冻干燥得到咖啡色固体粉末。

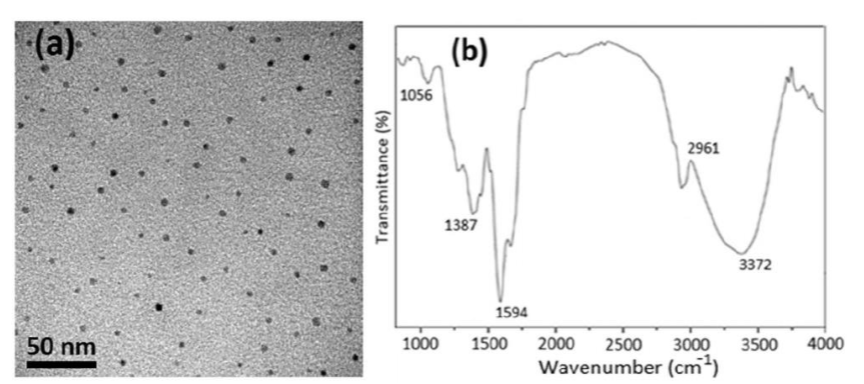

图a为CDs的透射电镜(TEM)图。可以看出所制备的CDs分散性好,无团聚现象,呈规则的球形形态,粒径在3~7 nm左右且平均直径约为4.5 nm,与其他天然产物的水热碳化制备的CDs接近。
相关内容:
Pdots-ITO聚合物量子点-电极
PVC-ZnS 量子点-聚氯乙烯纳米复合物
ZnS/Mn@SiO2 Mn掺杂ZnS量子点-二氧化硅
温馨提示:西安瑞禧生物供应产品仅用于科研,不能用于人体,小编RL2023.1
序号 | 新闻标题 | 浏览次数 | 作者 | 发布时间 |
---|---|---|---|---|
1 | 抗氧化小分子70831-56-0,菊苣酸Cichoric Acid,6537-80-0的制备过程 | 893 | 瑞禧生物 | 2023-03-30 |
2 | 活性氧ROS小分子Dapsone,cas:80-08-0,氨苯砜的制备过程-瑞禧科研 | 798 | 瑞禧生物 | 2023-03-30 |
3 | HBPS-N3,Azide-PEG-HBPS,叠氮化超支化聚苯乙烯高分子聚合物的制备过程 | 924 | 瑞禧生物 | 2023-03-17 |
4 | l-PS-PhN3,Azide叠氮Azido偶联线性聚苯乙烯双链的制备过程 | 841 | 瑞禧生物 | 2023-03-17 |
5 | N3-PS-N3,Azido-PS-Azido/Azide,双叠氮官能团修饰聚苯乙烯的制备方法 | 801 | 瑞禧生物 | 2023-03-17 |
6 | PS-N3,Azido-PS,叠氮Azide修饰聚苯乙烯/高分子聚合物的制备过程 | 990 | 瑞禧生物 | 2023-03-17 |
7 | Azido-PEG2-t-Butylester/1271728-79-0,叠氮N3/ZAD修饰叔丁酯化合物的制备方法 | 824 | 瑞禧生物 | 2023-03-14 |
