- 029-86354885
- 18392009562
羟基功能化石墨烯量子点OH-GQD@VMSF/ITO修饰抗体CL/LDHs水滑石
今天瑞禧生物小编分享将尺寸匹配的小尺寸羟基功能化GQDs(OH-GQDs)或氨基功能化GQDs(NH2-GQDs)修饰在VMSF孔道内,制备GQD@VMSF修饰电极。
制备过程:
OH-GQDs的具体合成步骤如下:在0.125 molL的 NaOH 溶液中加入7.3 mmolL的三硝基芘,超声分散后,在200 ℃下水热反应2h得到无明显颗粒的红棕色溶液。将溶液装入透析袋中透析2天以截留分子量大于1000 Da的 OH-GQDs,溶液经冷冻干燥得到OH-GQDs固体。
采用三电极体系,以 VMSF/ITO 电极为工作电极,铂电极为对电极,饱和Ag/AgCl电极为参比电极,对工作电极施加+0.8V的恒定电压电泳1 h后得到OH-GQD@VMSF/ITO电极。

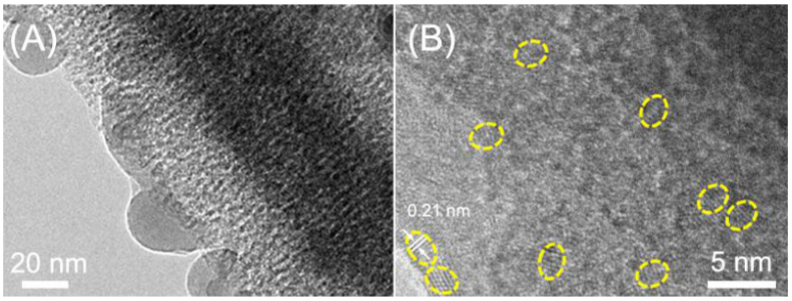

OH-GQDs横向尺寸约为1.8 nm,高度约为0.8 nm,而VMSF的孔径约为2.6nm。因此,VMSF的孔径大于OH-GQDs 的横向尺寸和纵向尺寸,为OH-GQDs修饰进VMSF孔道在尺寸匹配上提供了可行性。
CdTe量子点修饰水滑石:
基于层层组装法将LDHs纳米片与CdTe量子点进行复合,得到了(LDHs/CdTe)n多层超薄膜。该复合薄膜呈现平整、连续的表面形貌和较低的表面粗糙度,并具有超晶格有序结构。LDHs二维层状结构为CdTe量子点的组装提供了稳定的限域空间,tg了量子点阳极电化学发光体系的ECL性能,同时该薄膜电极具有很好的稳定性和重现性。
相关内容:
钙钛矿量子点 Perovskite QDs
CIs(Se)量子点
TI3C2TX MXENE量子点
氯基化石墨烯量子点
羧基化石墨烯量子点
C3N量子点
二氧化锡量子点
硫量子点
氧化镍量子点颗粒
氨基酸键合荧光量子点
CdTe-dOB 变性卵清蛋白-巯基丙酸量子点
量子点-9F10单克隆抗体
量子点-1F1单克隆抗体
量子点-2F11单克隆抗体
QDs-MAb 水溶性CdTe量子点-蛋白单克隆抗体
CPV VLP-QDs 量子点-单克隆抗体
量子点-ER抗体
PBA-QBs-AFP硼酸改性量子点-单克隆抗体
QD-AFP-Ab 量子点-单克隆抗体-蛋白
Qdot800量子点-尼妥珠单克隆抗体
温馨提示:西安瑞禧生物供应产品仅用于科研,不能用于人体,小编RL2023.1
序号 | 新闻标题 | 浏览次数 | 作者 | 发布时间 |
---|---|---|---|---|
1 | 抗氧化小分子70831-56-0,菊苣酸Cichoric Acid,6537-80-0的制备过程 | 893 | 瑞禧生物 | 2023-03-30 |
2 | 活性氧ROS小分子Dapsone,cas:80-08-0,氨苯砜的制备过程-瑞禧科研 | 798 | 瑞禧生物 | 2023-03-30 |
3 | HBPS-N3,Azide-PEG-HBPS,叠氮化超支化聚苯乙烯高分子聚合物的制备过程 | 925 | 瑞禧生物 | 2023-03-17 |
4 | l-PS-PhN3,Azide叠氮Azido偶联线性聚苯乙烯双链的制备过程 | 842 | 瑞禧生物 | 2023-03-17 |
5 | N3-PS-N3,Azido-PS-Azido/Azide,双叠氮官能团修饰聚苯乙烯的制备方法 | 801 | 瑞禧生物 | 2023-03-17 |
6 | PS-N3,Azido-PS,叠氮Azide修饰聚苯乙烯/高分子聚合物的制备过程 | 991 | 瑞禧生物 | 2023-03-17 |
7 | Azido-PEG2-t-Butylester/1271728-79-0,叠氮N3/ZAD修饰叔丁酯化合物的制备方法 | 824 | 瑞禧生物 | 2023-03-14 |
