- 029-86354885
- 18392009562
100-150nm的pH响应性SiO2纳米粒,中空介孔二氧化硅的制备过程
今天瑞禧生物小编分享pH响应性SiO2纳米粒的制备:
合成MCM-41型MSN:
将1.00 g CTAB溶解于480 mL去离子水中,加入3.5 mL 2 moL/L的NaOH溶液,混匀后将混合溶液升温至80 ℃.将5.00 mL TEOS滴加到混合溶液中,搅拌2 h得白色沉淀.高速离心分离固体产物,依次用去离子水和乙醇洗涤3次,于60 ℃下真空干燥12 h后,在550℃的马弗炉中煅烧5 h以去除介孔中的表面活性剂,即得到MCM-41型MSN。
采用APTS硅烷修饰法制备氨基化 MSN:
取200 mg MSN分散于20 mL去离子水中,加入 200 uL醋酸和100 uL APTS,室温下搅拌24 h后过滤处理,依次用去离子水和乙醇洗涤3次, 60℃下真空干燥12 h,即得到氨基化介孔二氧化硅纳米颗粒(Ap-MSN).

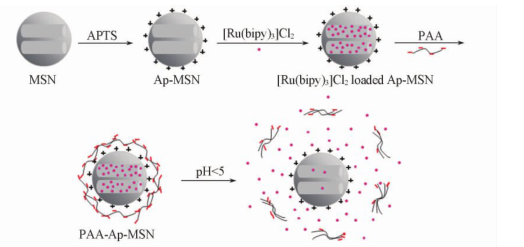

客体分子的包载及pH响应MSN载体的制备︰
取100 mg的Ap-MSN分散于10 mL 2 mmol/L的联吡啶钉溶液中,室温下于摇床中孵育24 h以使Ap-MSN的染料装载量达到z大,然后将与染料孵育的Ap-MSN离心,用去离子水洗涤3次, 60℃下真空干燥12 h,即得包裹染料的Ap-MSN.取10 mg包裹染料的Ap-MSN加入l mL质量分数为0.2%的PAA中,室温下于摇床中孵育30 min,离心,用超纯水洗涤3次, 60℃下真空干燥12 h,通过PAA与Ap-MSN 的静电相互作用,获得PAA修饰的介孔二氧化硅纳米颗粒PAA-Ap-MSN )。
相关内容:
树枝状介孔二氧化硅,Dendritic Mesoporous Silica Microspheres
普通的纳米二氧化硅
负载氨基的介孔SiO2
二维Cu-TCPP纳米片
Cu-TCPP(Fe) MOF纳米片
ROS响应性季铵盐壳聚糖复合单宁酸水凝胶
氧化敏感的oxidativelyresponsive β-CD (Ox-bCD)
光固化水凝胶Gelma甲基丙烯酰化明胶
甲基丙烯酰化透明质酸Hyaluronic acid Methacryloyl(HAMA)
水分散性黑磷纳米片BPNSs
透明质酸-多巴胺(HA-Dopamine)
葡聚糖/壳聚糖(Dex/CS)水凝胶
邻苯二酚基团改性壳聚糖凝胶
温馨提示:西安瑞禧生物供应产品仅用于科研,不能用于人体,小编RL2023.5
序号 | 新闻标题 | 浏览次数 | 作者 | 发布时间 |
---|---|---|---|---|
1 | 抗氧化小分子70831-56-0,菊苣酸Cichoric Acid,6537-80-0的制备过程 | 895 | 瑞禧生物 | 2023-03-30 |
2 | 活性氧ROS小分子Dapsone,cas:80-08-0,氨苯砜的制备过程-瑞禧科研 | 799 | 瑞禧生物 | 2023-03-30 |
3 | HBPS-N3,Azide-PEG-HBPS,叠氮化超支化聚苯乙烯高分子聚合物的制备过程 | 927 | 瑞禧生物 | 2023-03-17 |
4 | l-PS-PhN3,Azide叠氮Azido偶联线性聚苯乙烯双链的制备过程 | 844 | 瑞禧生物 | 2023-03-17 |
5 | N3-PS-N3,Azido-PS-Azido/Azide,双叠氮官能团修饰聚苯乙烯的制备方法 | 803 | 瑞禧生物 | 2023-03-17 |
6 | PS-N3,Azido-PS,叠氮Azide修饰聚苯乙烯/高分子聚合物的制备过程 | 992 | 瑞禧生物 | 2023-03-17 |
7 | Azido-PEG2-t-Butylester/1271728-79-0,叠氮N3/ZAD修饰叔丁酯化合物的制备方法 | 824 | 瑞禧生物 | 2023-03-14 |
