碳化钛Ti3C2纳米片 MXene纳米材料/200nm纳米片的制备过程

瑞禧生物小编分享碳化钛Ti3C2纳米片 MXene纳米材料/200nm纳米片的制备过程

超薄的二维纳米材料是一类具有片状结构的新兴纳米材料，其水平尺寸超过100nm 或几个微米甚至更大，但是厚度只有单个或几个原子厚(通常小于5 nm)。

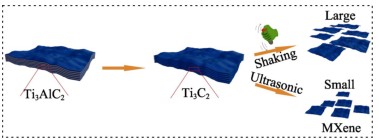

在持续搅拌条件下，向10 mL HCl(9 molL)中加入0.5 g 的LiF，溶解后，再逐次缓慢加入总量为0.5 g 的Ti3AlC2，然后在35℃条件下反应24 h。反应结束后,向溶液中加入大量超纯水进行清洗，后在5000 r/min下离心6~8次，直至上层清液pH值约为6~7。向离心所得的产物再加入适量的超纯水，分别采取手摇和超声振荡的处理方式以便获取机械剥离后的 Ti3C2Tx纳米片。手摇处理时，剧烈摇晃5~10 min，然后在2000 r/min下离心40 min，收集上层清液。超声处理时，在惰性气体的保护下超声0.4~1.2 h，水浴温度保持在 25℃以下，然后在4000 r/min下离心1 h，收集上层清液。两种不同剥离方式得到的清液即为具有不同片层尺寸的TisCTx纳米片胶体溶液。将 Ti3C2Tx纳米片胶体溶液稀释至3 mg/mL，抽滤成膜进行电化学测试。

其他产品：

中空四氧化三铁

中空介孔四氧化三铁（Fe3O4）

中空介孔四氧化三铁200nm

中空Fe3O4磁性纳米球

中空核壳四氧化三铁

磁性四氧化三铁(100nm)

100nm磁性四氧化三铁纳米

磁性四氧化三铁(Fe3O4)纳米颗粒，粒径100nm

磁性纳米四氧化三铁黑色粉末Fe3O4,粒径100nm

100nm四氧化三铁纳米Fe3O4磁性材料

磁性纳米四氧化三铁

温馨提示：西安瑞禧生物供应产品仅用于科研，不能用于人体，小编RL2023.5
