溶胶凝胶法合成氨基化二氧化硅包四氧化三铁60nm，Fe3O4/SiO4-NH2

瑞禧生物小编溶胶凝胶法合成氨基化二氧化硅包四氧化三铁60nm，Fe3O4/SiO4-NH2：

基础信息：

中文名称：氨基化二氧化硅包四氧化三铁60nm

英文名称：amination SiO2 coating Fe3O4 nanoparticles（60nm）

制备过程：

采用溶胶凝胶法制备Fe3O4/SiO2：正硅酸乙酯(TEOS)作为Si源,在碱性条件下水解。具体
步骤:

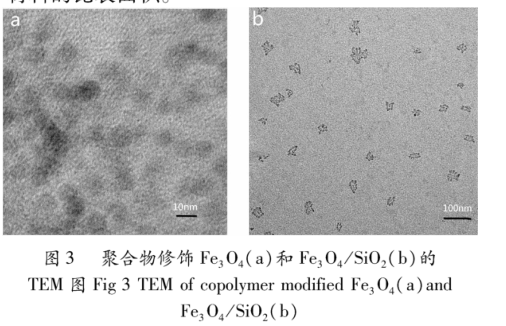

称取PSt-b-PMAPEG修饰的Fe3O4纳米粒子0.65g， 于20mL去离子水和80mL无水乙醇的混合溶液中，加入1.26g十六烷基三甲基溴化铵( CTAB),10mL.25%的NH3●H20溶液，超声分散30min,加.人2mL的TEOS,于35C搅拌反应24h。产物采用乙醇洗涤多次,通过磁分离,在509C下真空干燥。在5509下焙烧6h,控制升温速率1℃●min-1 ,获得介孔Fe3O4/Si02。
制备Fe3O4/SiO2-NH2纳米粒子:
称取Fe3O4/SiO2纳米粒子0.3g 分散于分散于40 mL无水甲苯中,超声10min ,边搅拌边加入2mL AAPTS,在65℃下反应6 h,之后磁分离,用无水甲苯洗涤三次,在80℃的烘箱中干燥12h。把干燥后的样品分散在0.2M HCl溶液中室温搅拌6h ,进行酸化处理,抽滤,在50℃下干燥12h,即得到Fe3O4/SiO4-NH2。

知识拓展：

溶胶-凝胶法，该法利用铁的醇盐水解和聚合反应制备羟基铁的均匀溶胶，再浓缩形成透明凝胶，经过干燥、热处理等步骤得到纳米Fe3O4粒子。通过控制溶液的pH、溶度、反应温度和反应时间等参数可以控制溶胶的凝胶化，进而可以制备出不同粒径的纳米粒子。

溶胶凝胶法的优点是能够比较清晰地区分晶体的成核和生长两个阶段，从而可以避免晶体在生长过程中的大量团聚现象，获得高分散高纯度的纳米粒子。

相关产品：

氨基化二氧化硅包四氧化三铁80nm

amination SiO2 coating Fe3O4 nanoparticles（100nm）

氨基化二氧化硅包四氧化三铁100nm

amination SiO2 coating Fe3O4 nanoparticles（120nm）

氨基化二氧化硅包四氧化三铁120nm

amination SiO2 coating Fe3O4 nanoparticles（150nm）

氨基化二氧化硅包四氧化三铁150nm

amination SiO2 coating Fe3O4 nanoparticles（200nm）

氨基化二氧化硅包四氧化三铁200nm

西安瑞禧生物温馨提醒：所供产品仅用于科研，不可用于人体，RL2023.10
