产品分类
快速订购
31952518
  • 029-86354885
  • 13309186942
首页 > 资料专栏

选用离子液体制备MXenes材料方法

时间:2020-09-14 10:35:08       浏览:28

选用离子液体制备MXenes材料方法



西安瑞禧生物科技有限公司是国内的聚合物、纳米材料、PEG衍生物、环糊精、量子点、小分子材料和二亲嵌段共聚物、二维材料等生产商和销售商



MXenes是一类二维层叠的过渡金属碳化物、过渡金属氮化物、过渡金属碳氮化合物材料。MXenes的化学通式是Mn+1XnTxM代表过渡金属,X代表C或者N,T则表示端基官能团。随后MXenes族化合物逐渐丰富,目前MXenes被认为是最有前途的电化学材料,例如电能储存材料。

MXenes衍生于MAX相,其中A代表IIIA到IVA的元素。因为M-A键强度弱于M-X键,而能被选择性的去除掉,最终产生MXene。但在刻蚀过程中通常需酸性非常强的试剂。

基此,研究有一种以离子液体(ILs)作为刻蚀剂在水中刻蚀MAX制备MXenes的新方法,该过程不需要使用任何酸性试剂。

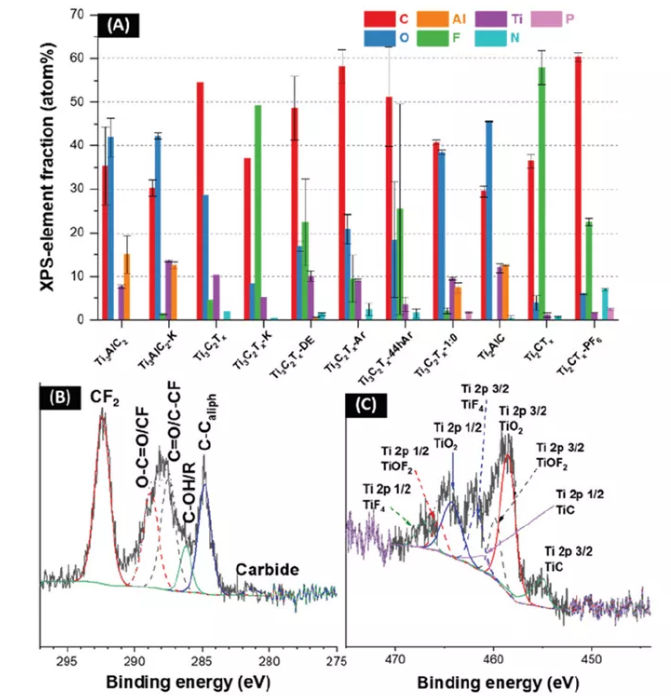

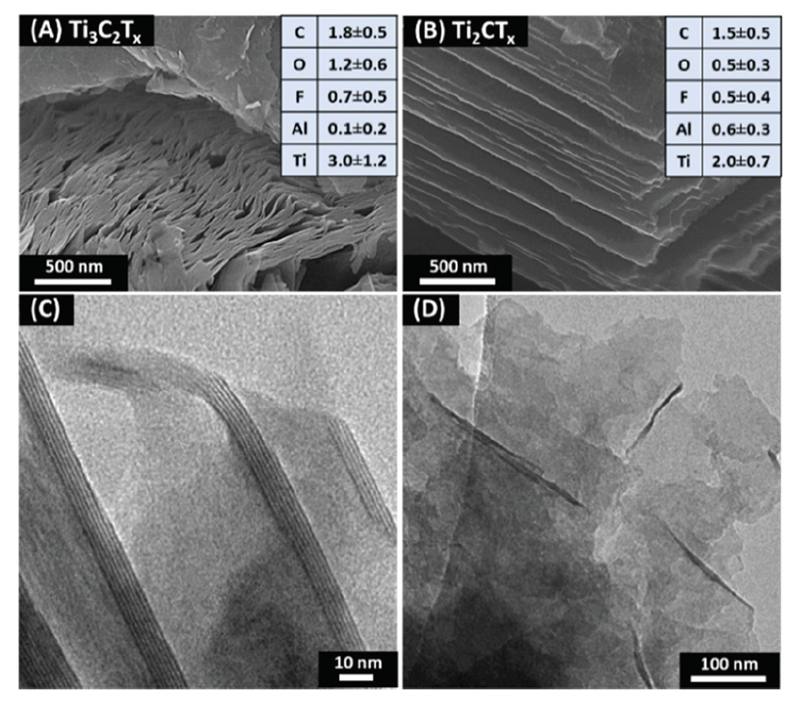

为研究IL的刻蚀效果,选用了Ti3AlC2Ti2AlC作为MAX相的前驱体。含氟ILs(四氟硼酸盐和六氟磷酸盐)的酸性很温和,且ILs不易挥发但ILs能够完成MAX相中Al的刻蚀,而且完全按刻蚀掉Al需要的时间也比其它非HF刻蚀剂所需要的时间短。其中IL/水混合体系刻蚀过程中,体系的pH值逐渐降低最终到达3,这是由于微量BF4-发生了水解生产了HF。



水是含氟离子液体刻蚀剂产生刻蚀效果的必要条件。纯离子液体对MAX相的Al不具有刻蚀能力。所以,含氟离子液体在水中水解生成HF,是产生MAX中Al被刻蚀的原因所在。研究BMIMBF4BMIMPF6两种离子液体的刻蚀能力,由于BMIMPF6的水稳定性大于BMIMBF4所以在相同条件下BMIMBF4展现出更好的刻蚀效率,而且BMIMPF6的疏水性大,难以和水混合也是导致其效果刻蚀不佳的原因。





相关定制:

钨酸钆负载超薄二维MXene材料

Ti3AlC2纳米片

聚吡咯(PPy)耦合MXene材料

二维层状Ti3C2‑MXene膜

Ti3AlC2粉末

SnS@Ti3C2复合材料

二硫化锡/纳米碳复合材料

SnS_2@N-CMK-3复合材料

SnO2/碳纳米纤维复合产品

碳纳米纤维/Fe3O4多孔复合材料

二硫化锡/石墨烯复合材料(SnS2/RGO)

MoS2/RGO二硫化钼/石墨烯复合材料

CaGeO3/RGO复合类材料

Bi2S3-MoS2/石墨烯复合材料

序号 新闻标题 浏览次数 作者 发布时间
1 石墨炔纳米片用于肿瘤光热和化疗联合治疗 11 瑞禧生物 2020-09-24
2 MOF/TiO2材料的UCNPs诱导多模光动力 11 瑞禧生物 2020-09-23
3 耦合黑磷量子点与MnO2纳米的高效电化学氮还原 22 瑞禧生物 2020-09-22
4 类石墨相g-C3N4材料的制备及优化改性 24 瑞禧生物 2020-09-21
5 两步法合成PbI2和钙钛矿纳米片的可逆转换扩大应用领域 21 瑞禧生物 2020-09-18
6 近红外纳米晶/量子点对温度传感进行精准探测 21 瑞禧生物 2020-09-17
7 3C-SiC碳化硅纳米材料的制备方法 13 瑞禧生物 2020-09-16
合作品牌
