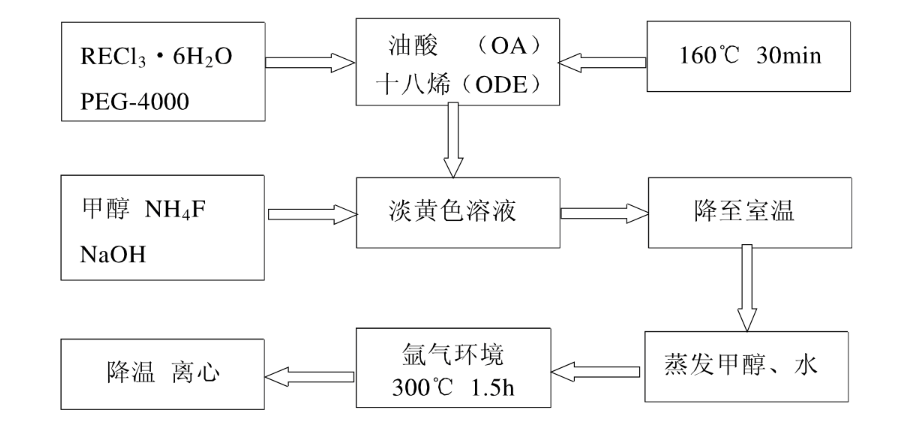

纳米粒子表面修饰有油酸基团，可以很好的分散在有机溶剂中。为了的得到水溶性的纳米粒子，我们在反应环境中加入PEG-4000,即在稀土氯化物溶解在油酸和十八烯溶液中时就加入PEG-4000。具体的实验步骤如下图所示：
(1)采用稀土盐RECl3-H2O提供Y3+,Yb*+/Tm3+,按反应物配比称量样品:0.79mmolYCl3-6H2O,0.01mmol TmCl3-6H2O、0.2mmolYbCl3-6H2O。
(2)把稀土盐和PEG-4000 加入到盛有一定比例油酸(OA)和十八烯(ODE)的三颈瓶中,在氩气环境下搅拌加热到160°C形成均匀溶液，然后冷却到室温。
(3)将溶有一定量NaOH(4mmol),NH4F(6mmol)的10ml甲醇溶液放在搅拌器中加热搅拌，搅拌均匀后缓慢加入步骤(2)制得的溶液中,再搅拌30min。
(4)缓慢加热,待三颈瓶中溶液沸腾时把封口膜拆开，使三颈瓶接口敞开(蒸发甲醇),继续加热到100°C,保持十分钟使水完全蒸发。
(5)将三颈瓶接口处封好,继续加热搅拌,温度到达300°C时记下时间，3h后将加热关闭，自然降温。
(6)降到室温后1h在三颈瓶中加入酒精，再搅拌1h，关闭搅拌使其沉淀。
(7)用环己烷和无水乙醇洗涤样品,然后用离心机离心,选择离心机转速为5000rpm,时间设定为5min,多次离心以清洗制备的NaYF4:20%Yb3+/1%Tm3+样品。然后将清洗得到的样品用真空干燥箱干燥得到干燥的样品粉末。

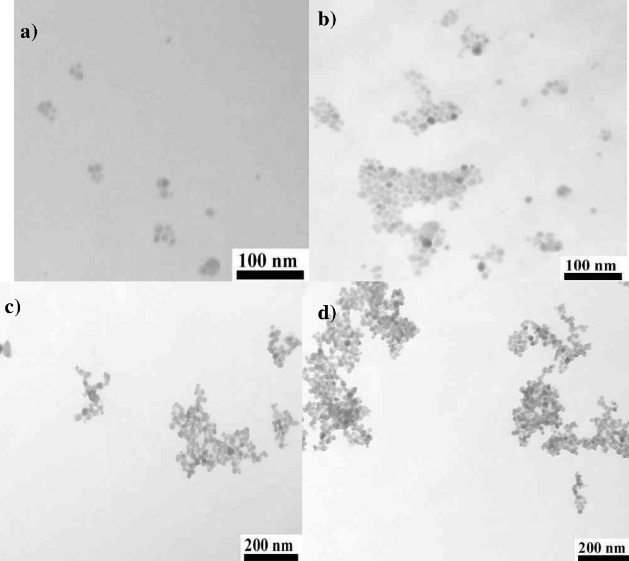

上图中实验中,改变了PEG-4000 的量,制备了不同的样品。PEG-4000 的量分别为1g、2g、3g、 5g、6g、10g、 15g、20g，当PEG-4000的量为1-10g 时，制备的样品粉末中加入去离子水,得到了透明澄清溶液; PEG-4000的量大于10g时，反应过程中PEG-4000的作用导致反应体系变得粘稠，制备得到的样品不易清洗。对PEG-4000的量为1-10g条件下制备的纳米粒子进行TEM测试，制备的纳米粒子形状为球形，具有较好的分散性。

相关科研产品：
聚电解质分子刷包覆的上转换纳米粒子
功能性上转换纳米颗粒NaYF_(4):Yb/Tm
载阿霉素上转换纳米颗粒
肝素修饰上转换纳米发光颗粒
凝集素修饰上转换纳米颗粒WGA@UCNPs
水溶性二氧化硅上转换纳米颗粒
羧基功能化二氧化硅上转换纳米颗粒
氨基功能化水溶性稀土上转换发光颗粒
聚丙烯酸修饰UCNPS颗粒
PEG修饰的稀土上转换发光颗粒
稀土掺杂上转换纳米棒/微米棒（近红外发光）
绿色荧光蛋白（GFP）修饰稀土上转换纳米颗粒
光敏分子ONA修饰稀土上转换纳米颗粒
10nm的近似球形NaYF4: Yb,Er上转换荧光纳米晶(也可以纳米探针)
上转换纳米粒子@金属有机框架的近红外响应药物
高掺Tb~(3+)上转换纳米颗粒
内吞上转换纳米颗粒
高色纯度红光上转换纳米颗粒材料：LiErF:Tm@LiYF
红光Mn2+掺杂NaYF4∶Yb3+/Er3+上转换纳米粒子
负载吲哚菁绿的介孔二氧化硅包裹上转换纳米颗粒
镱和铥掺杂的上转换纳米材料
稀土离子共掺铁酸铋上转换纳米颗粒
