稀土纳米材料，综合了稀土材料的光学特性和纳米材料的小尺寸效应，在生物标记领域有广阔的应用前景。其中六方晶型NaYF4为基质，稀土共掺杂的荧光材料是发光效率较高的。但NaYF4本身水溶性不高，而合成过程中使用的表面活性剂等物质更使其难溶于极性溶剂，阻碍了其生物应用，所以对NaYF4进行表面修饰十分重要。
首先低温油相合成了NaYF4基质材料并进行稀土掺杂，然后选用聚丙烯酸(PAA)对其进行表面修饰，制备NaYF4:Ln/PAA复合粒子。此外，为消除有机配体带来的荧光猝灭，合成了综合性能更佳的NaYF4:Ln/NaYF4/PAA纳米复合材料。
下面按照如下几个方面展开：首先采用反胶束法在常温下制备了几乎纯六方晶型的基质材料NaYF4纳米粒子，在此基础上掺杂稀土离子，制备了上转换发光的NaYF4：Yb,Er(Tm)和下转换发光的NaYF4：Eu。对稀土发光材料用X射线衍射(X-ray diffraction analysis,XRD)，透射电子显微镜(transmission electron microscopy,TEM)，傅里叶变换红外光谱(fourier transform spectroscopy,FTIR)和荧光光度计(fluorescence spectroscopy)进行表征。

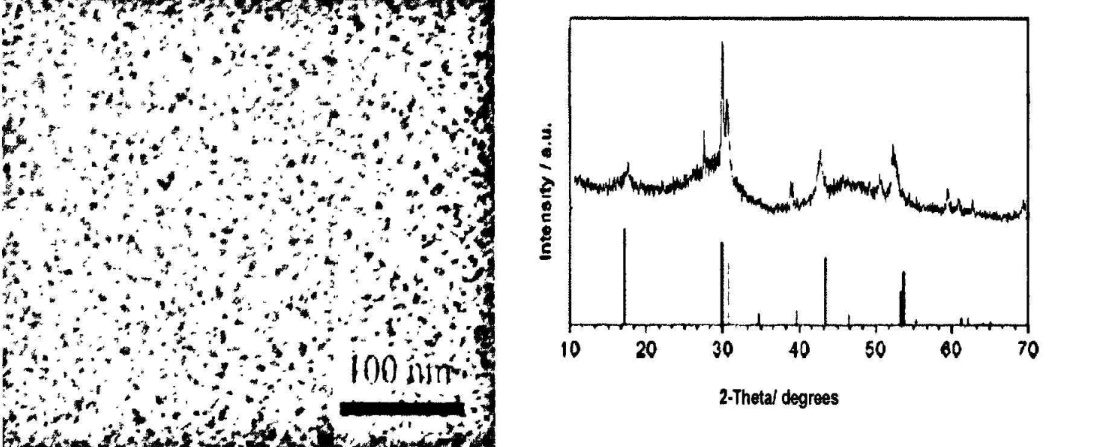

结果表明：NaYF4基质材料是粒径在8nm左右六方晶形纳米晶，稀土掺杂后荧光性能良好，但是纳米粒子外部被表面活性剂油酸钠所包裹，有进一步表面修饰的必要。　　
其次，采用三种不同的方法进行表面修饰研究：
①用配位交换法对NaYF4:Ln进行表面修饰，该方法反应条件温和，过程简单，合成的NaYF4:Ln/PAA复合粒子直径小，平均直径10nm，但复合粒子的分散性欠佳，而且大幅降低材料的荧光性能；
②用微乳液法对NaYF4:Ln进行表面修饰，合成的NaYF4:Ln/PAA复合粒子的分散性较好，平均直径15nm，对上转换发光性能影响不大，但是降低下转换发光性能，反应过程复杂，能耗大；
③用原位聚合法对NaYF4:Ln进行表面修饰，形成了分散性良好的NaYF4:Ln/PAA复合纳米微球，荧光性能佳，但是纳米粒子直径较大，平均100nm左右，最小也有50nm。综合来看，经过原位聚合法的到的复合粒子除了粒径较大外，综合性能较佳，接近生物应用的要求。　　

为了减少聚合物带来的荧光猝灭，在表面修饰前，先用反胶束法合成NaYF4:Ln/NaYF4核壳粒子，NaYF4壳消除了内部发光核NaYF4:Ln的表面缺陷，使晶型更加完整。然后通过配位交换法来制备NaYF4:Ln/NaYF4/PAA纳米复合材料。

荧光测试结果表明，NaYF4:Ln/NaYF4/PAA的荧光强度比NaYF4:Ln/PAA明显增强。此外，探究稀土掺杂量对复合材料荧光性能的影响。在上转换材料NaYF4:Yb,Er(Tm)/NaYF4/PAA中，改变敏化剂Yb3+和激活剂Er3+(Tm3+)的配合掺杂比，能够改变发光的颜色。在下转换材料中，Eu3+直接被激发，通过改变Eu3+浓度，找到荧光强度最强的掺杂量。

相关科研产品：

NaYF4:Yb,Er稀土掺杂上转换纳米颗粒
NaYF4:Yb,Tm掺杂上转换纳米颗粒
稀土NaYF4:Yb掺杂上转换荧光颗粒
稀土Tm@NaYF4掺杂稀土上转换颗粒
5nm超小粒径稀土上转换纳米颗粒
BSA牛血清白蛋白修饰上转换纳米颗粒
HAS人血清白蛋白修饰上转换纳米颗粒
介孔硅包覆稀土上转换负载光敏剂
巯基修饰二氧化硅包裹稀土上转换颗粒
上转换纳米材料NaYF4:Yb,Er
介孔空心氧化铈稀土上转换发光纳米材料(Ce-UCNPs)
带正电荷稀土掺杂上转换纳米颗粒
PVP聚乙烯吡咯烷烔包覆稀土上转换颗粒
聚丙烯酸PAA修饰稀土上转换纳米颗粒
UCNP-Fe3O4四氧化三铁稀土上转换复合物
BSA-Gd修饰稀土上转换纳米颗粒
ZnO氧化锌包裹上转换纳米颗粒
二氧化钛TiO2修饰上转换纳米颗粒
掺杂Gd的上转换发光纳米晶
稀土掺杂TiO2纳米材料
FA叶酸修饰的黑磷片(BPS)纳米材料
聚乙二醇稀土上转换纳米颗粒mPEG-UCNPs
叶酸水溶性稀土掺杂上转换纳米材料
亲和素修饰上转换纳米颗粒
链霉亲和素修饰上转换发光颗粒SA@UCNPs
Ce6/ICG脂质体定制合成
稀土上转换/硅基纳米复合材料
Protein A修饰稀土上转换纳米颗粒
PLL聚赖氨酸修饰上转换发光粒子
PGA聚谷氨酸修饰稀土上转换发光材料
Con A-UCNPs刀豆球蛋白修饰上转换发光颗粒
过氧化氢酶修饰上转换纳米颗粒
胰岛素修饰上转换纳米发光颗粒
HRP-UCNP辣根过氧化氢酶上转换纳米粒子
透明质酸修饰上转换纳米颗粒
海藻酸钠修饰上转换纳米颗粒
