含醛基功能高分子具有通用、灵活、方便使用等优点，其中丙烯醛作为单体获得聚合物微球是常见也是用的较多，但单体毒性较大，催泪作用强，限制其进一步应用。因此，通过乳液聚合获得粒径可调控的4-乙烯基苯甲醛聚合物纳米微球可以扩展应用，其制备步骤分别为以下3个步骤。

1.配制核乳液和壳乳液：核乳液由核单体、交联单体和乳化剂组成，壳乳液由壳单体、交联单体和乳化剂组成；核乳液和壳乳液分别搅拌进行预乳化，静置后备用；

2.乳液苯乙烯核的合成：选取NaHCO3缓冲溶液、水、乳化剂和部分核预乳液，快速搅拌后，油浴加热，同时低速搅拌，升温至65-70°时加入占引发剂总质量30-60 %的引发剂打底，继续升温至70-80°C反应20-30min，至反应物泛蓝光，继续反应10-20min，然后滴加剩余核预乳液和占引发剂总质量10-30 %的引发剂，滴加时间控制在I-1.5h，继续反应10-20min，制得种子乳液苯乙稀核；

3.核壳聚合：在步骤(2)制得的种子乳液苯乙烯核中加入步骤(I)中的壳预乳液和占引发剂总质量10-30%的引发剂，控制在0.5-Ih内滴加完毕，继续反应10?20min后，得核壳乳液；强化核壳乳液中滴加剩余的引发剂，升温至75-90℃，反应I-2h，调节pH值至中性，所得产物即为粒径可调的具有核壳结构的含醛基纳米微球。

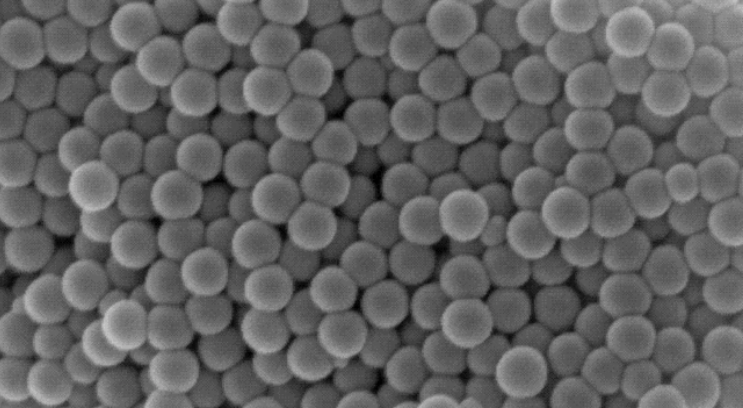

该含醛基纳米微球的粒径为100～305nm，分散度为0.1～0.202，所述含醛基纳米微球的核单体为苯乙烯或壳单体为苯乙烯和4，乙烯基苯甲醛的混合单体，二者的质量份配比4：1，该含醛基纳米微球粒径大小可调，分散度好。生物活性分子与功能聚合物缀合后，可有效地改善其溶解性、稳定性、活性及增强其相容性等性能。


相关科研产品：

中空碳球/碳球
碳化钛(Ti3C2Tx) MXene薄层分散液
碳化钛(Ti3C2Tx) MXene少层分散液(NMP)
实心介孔二氧化硅纳米颗粒 CAS:7440-21-3
氨基实心二氧化硅纳米颗粒
UIO-66(Zr) CAS:1072413-89-8
MOF-5 CAS：255367-66-9
mil-88B（Fe）CAS：1341134-01-7
mil-88A（Fe）CAS：1138446-56-6
NH2-MIL-88B(Fe)CAS：1341134-09-5
MIL-100(Cr)CAS：840523-88-8
