对于磁性纳米四氧化三铁(Fe304)颗粒，N-酰基氨基酸或氨基酸是较佳的表面修饰改性剂。纳米磁性颗粒表面自溶液对修饰改性剂吸附机理和吸附特征，有助于控制颗粒表面修饰改性过程工艺，需要制取具有亲水或疏水亲油特性的纳米磁性颗粒，因此，我们研究N-酰肌氨酸在纳米Fe3O4表面的吸附机理和吸附规律。

首先进行表面改性，以硫酸亚铁，三氯化铁，氨水为原料采用共沉淀法制备Fe3O4 纳米颗料。将合成的纳米颗粒（约为5-15nm）用蒸馏水清洗后配成一定浓度的溶液，加入一定量N-酰肌氨酸作为表面改性剂，在调节pH值至所需值后，使体系在一定温度和搅拌速度下发生改性反应。

分别将N-酰肌氨酸和改性前后的纳米FezO4颗粒(真空干燥后)制成KBr压片，在FTR-3000傅立叶变换红外光谱仪上进行红外吸收光谱分析。当N-酰肌氨酸用量为4- 8:1，用盐酸将强碱性反应体系的pH值逐渐调节到6.5- 7.2左右。

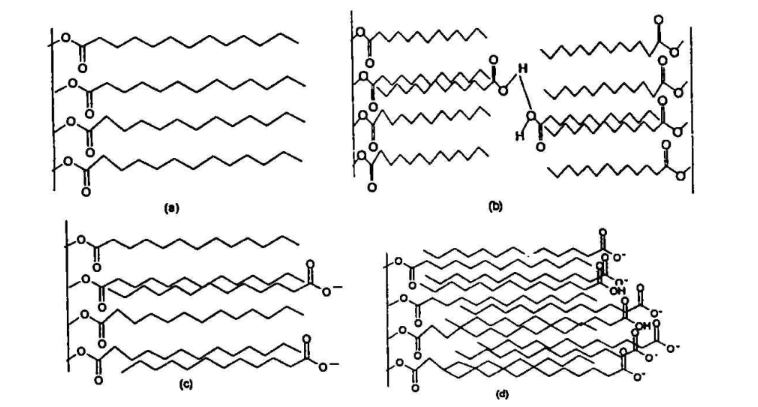

如下图可观察到，原本疏水的颗粒渐渐变得亲水，形成了典型的完整的双层吸附，此时N-酰肌氨酸主要以阴离子形式存在，电泳实验表明，此时颗粒表面带负电荷，由此产生的静电斥力使纳米颗粒在溶液中更为稳定。

先对表面活性剂分子或离子通过静电引力或Van der Waals引力等相互作用在颗粒表面形成单分子层吸附。由于氧化物颗粒表面有丰富的羟基和铁氧基团，单分子吸附层的极性基团朝向颗粒表面，非极性碳氢链指向水相，颗粒具有疏水亲油特性。当一层吸附分子在颗粒表面达到吸附平衡且溶液中单体浓度达到临界表面胶团浓度HMC时，这时表面活性剂分子或离子以吸附单体为活性中心，通过碳氢链间的疏水缔合作用形成表面胶团。

结果表明，随着单体浓度增加，表面小胶团逐渐增多，当浓度大于临界胶束浓度CMC值时(对于相同表面活性剂HMC值通常为CMC值的0.24-0.86)，表面为小胶团覆盖，即形成所谓的双分子层吸附。此时由于亲水基团指向水相，改性后颗粒具有亲水特性。

相关科研产品：

油溶性四氧化三铁
水溶性四氧化三铁
壳聚糖修饰四氧化三铁
葡聚糖修饰四氧化三铁
二氧化硅包裹四氧化三铁
氨基化/羧基化二氧化硅包裹四氧化三铁
聚吡咯包裹四氧化三铁
核壳型Fe3O4@SiO2纳米粒子（氨基修饰）
聚乙二醇包裹的Fe3O4磁性纳米颗粒
油溶性四氧化三铁纳米颗粒
磷脂修饰Fe3O4磁性纳米颗粒ILP
表面氨基活化的磷脂修饰Fe3O4磁性纳米颗粒ILA
表面氨基功能化葡聚糖修饰的Fe3O4磁性纳米颗粒
表面羟基功能化葡聚糖修饰的Fe3O4磁性纳米颗粒
四氧化三铁@二氧化锰核壳结构纳米颗粒
