瑞禧生物分享：关于亲水性/网络状/PHEA-hb-PAMAM/超支化聚酰胺偶联聚丙烯酸羟乙酯树枝状高分子水凝胶的制备过程

今天瑞禧生物小编分享树枝状高分子超支化聚酰胺偶联聚丙烯酸羟乙酯生成的亲水性网络状水凝胶：PHEA-hb-PAMAM的详细制备过程，和小编一起看看吧：

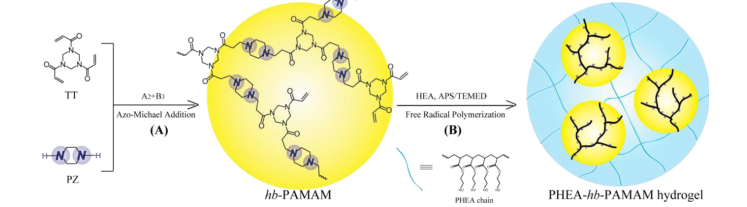

制备：端双键超支化聚酰胺-胺(hb-PAMAM)
将TT(1g，4 mmol)溶解于12 mL甲醇/三氯甲烷的混合溶液（体积比为1/1）中，得到A溶液。将PZ(344 mg 4 mmol）溶解于4 mL甲醇中，得到B溶液。在搅拌条件下,将B溶液滴加进入A溶液中,并在室温条件下继续搅拌4 h,然后置于温度(30℃、40℃或50℃)下搅拌24h。反应结束后，将所得溶液沉淀于乙醚中得到粗产物。将粗产物溶解于离子水中进行透析提纯（截留分子量3.5KD，3天，期间每天换水三次)，透析结束后，经冷冻干燥，得到白色粉末。

制备：超支化聚酰胺-胺偶联聚丙烯酸羟乙酯水凝胶（PHEA-hb-PAMAM)
将定量的hb-PAMAM、APS和 HEA加入称量瓶中(见表5-2),加入定量去离子水使其溶解,通氮气除氧后,加入TEMED，迅速将反应装置密封，在37℃条件下反应2 h。将所得凝胶用打孔器切成直径为~7 mm的圆片，并将其浸入去离子水中透析5天（期间每天换水三次)，以除去未反应单体。将凝胶取出自然风干24小时后，40℃真空干燥至恒重。
拓展一下:关于超支化高分子聚合物的小知识

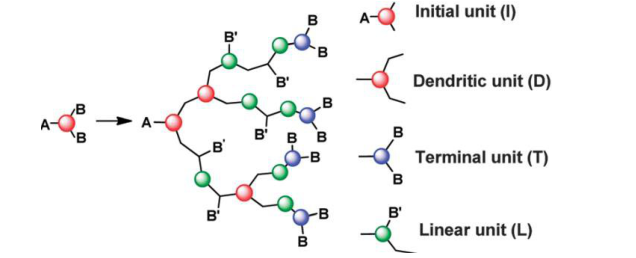

树枝状大分子是一类单分散、高度有序的聚合大分子，由从一个核分子辐射发散到末端基团的多个分支组成。超支化聚合物是一种骨架高度支化的三维球状树枝状大分子聚合物。

超支化聚合物应用于发光材料、纳米科学、超分子化学、生物医药材料、混合材料、复合材料、涂料、粘合剂、改性剂、吸附分离、催化、涂料等领域。

FA-PEG-PAMAM-Gd 叶酸-聚乙二醇-树枝状聚合物-金属钆造影剂
PHEA-hb-PAMAM-SA 超支化聚酰胺-聚丙烯酸羟乙酯-水杨酸

温馨提示：西安瑞禧生物供应产品仅用于科研，不能用于人体，小编RL2022.10
