- 029-86354885
- 18392009562
13.3nm粒径水溶性Cds/CdTe-PAA-P4VP/BSA量子点偶联牛血清白蛋白/聚合物
今天瑞禧生物小编分享量子点偶联聚合物,一起看看吧:
称取86.5mgCdCl2于三口瓶中,加入295mL二次水(考虑到在调pH值时会增加溶液的体积,因此此时加入295mL的二次水〉和79.22puL疏基丙酸,并用NaOH调pH值到9.1,通入N搅拌20min。取1.173mLNaHTe加入其中,继续通N绝氧条件下搅拌20min,让其混合均匀能充分反应。在100℃水浴中通N,加热回流,cd"/TeMPA为1:0.5:2.4。分别取回流1h,2h,3h,4h的样品。此样品即为所要制取的CdTe纳米粒子。在紫外灯的照射下观察它们的荧光,1h的为绿色,2h的为黄绿色,3h为黄色,4h为橙色。将其作荧光检测进行对比。CdTe纳米粒子在光照条件下会发生团聚,并且空气中会被氧化,因此CdTe应在避光绝氧条件下保存。
量取50mL已制备好的CdTe水溶液,用0.1mol/L聚丙烯酸(PAA)调pH值至7.5后转移至250mL三口瓶中,水浴加热至35℃,加入20pul 4-乙烯基吡啶(4-VP),搅拌5min;继续升温至50℃,加入15mgN,N -亚甲基双丙烯酰胺和6mg过二硫酸钾并搅拌5min;升温至80℃回流,随着回流时间的不同,得到不同大小的CdTe/PAA/P-4-VP核壳量子点。

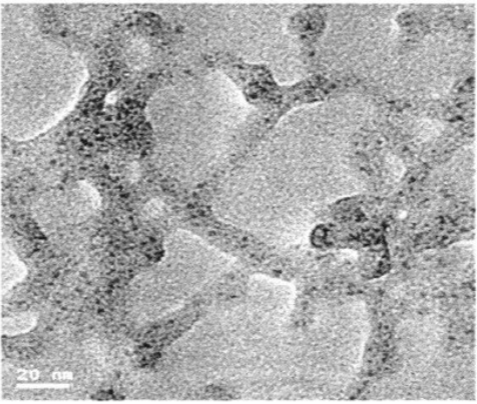

合成得到的CdTe/PAA/P-4-VP量子点基本呈球形,整体为网状结构,这可能是颗粒表面的 PAA或P-4-VP影响的结果。CdTe/PAA/P-4-VP量子点间较分散,平均粒径为13.3nm。
相关内容:
钙钛矿量子点 Perovskite QDs
CIs(Se)量子点
TI3C2TX MXENE量子点
氯基化石墨烯量子点
羧基化石墨烯量子点
C3N量子点
二氧化锡量子点
硫量子点
氧化镍量子点颗粒
氨基酸键合荧光量子点
CdTe–菠萝蛋白酶
量子点-AKR1B10蛋白
量子点-绿色荧光蛋白GFP
量子点-GP64蛋白
w-ZnO-BTLA-ZnO量子点
w-ZnO-HVEM-ZnO量子点
聚乙二醇-硫量子点
温馨提示:西安瑞禧生物供应产品仅用于科研,不能用于人体,小编RL2023.1
序号 | 新闻标题 | 浏览次数 | 作者 | 发布时间 |
---|---|---|---|---|
1 | 抗氧化小分子70831-56-0,菊苣酸Cichoric Acid,6537-80-0的制备过程 | 893 | 瑞禧生物 | 2023-03-30 |
2 | 活性氧ROS小分子Dapsone,cas:80-08-0,氨苯砜的制备过程-瑞禧科研 | 798 | 瑞禧生物 | 2023-03-30 |
3 | HBPS-N3,Azide-PEG-HBPS,叠氮化超支化聚苯乙烯高分子聚合物的制备过程 | 924 | 瑞禧生物 | 2023-03-17 |
4 | l-PS-PhN3,Azide叠氮Azido偶联线性聚苯乙烯双链的制备过程 | 841 | 瑞禧生物 | 2023-03-17 |
5 | N3-PS-N3,Azido-PS-Azido/Azide,双叠氮官能团修饰聚苯乙烯的制备方法 | 801 | 瑞禧生物 | 2023-03-17 |
6 | PS-N3,Azido-PS,叠氮Azide修饰聚苯乙烯/高分子聚合物的制备过程 | 990 | 瑞禧生物 | 2023-03-17 |
7 | Azido-PEG2-t-Butylester/1271728-79-0,叠氮N3/ZAD修饰叔丁酯化合物的制备方法 | 824 | 瑞禧生物 | 2023-03-14 |
