上转换纳米发光材料(UCNPs)是一种能在长波长光激发下发出短波长光的发光材料.UCNPs在980 nm红外光激发下,能发出不同颜色的可见光,可以提高信噪比,所以UCNPs在三维立体显示、上转换激光器、红外探测、生物成像及生物检测等方面有普遍的应用前景。
上转换纳米材料的发光机理：

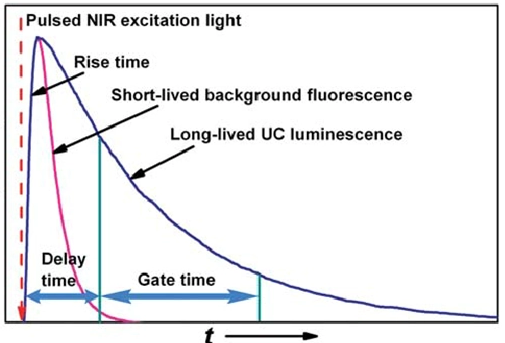

上转换发光过程主要来自于稀土离子内4f-4f轨道电子跃迁。在外层的5s和5p电子屏蔽下，稀土离子的4f电子能够发出尖锐的线状发射峰，从而能很好地抗光漂白和光降解。此外，虽然稀土离子内层4f电子跃迁基于量子选择力学是禁止的，但是局部晶体场诱导混合更高电子构型的f组态后，4f电子间可以发生弛豫。由于4f-4f电子间跃迁禁止，三价稀土离子通常具有长寿命发光(达毫秒级别)，因此其激发态能够连续吸收几个光子，并且允许激发态离子间发生相互作用，从而发生稀土离子间的能量转移过程。掺杂稀土离子的这些特点决定了基本的上转换发光机制，包括激发态吸收、能量转移上转换、光子雪崩、协同能量转移、能量迁移上转换。
上转换纳米材料的合成及其光学性能：

稀土掺杂的NaYF4上转换荧光粉由于优良的化学以及发光性能，包括低声子能量、窄发射峰，长荧光寿命，较强的光稳定性和低毒性，制备上转化发光效率比较高、形貌可控、粒径又相对比较小的纳米粒子，以便用于生物检测应用：　　
1、通过水热法，成功合成了大小为100-200nm，晶相单一的球形NaYF4：Yb/Er上转换纳米材料。并通过改变氟源的用量来调整产物的晶相，形貌以及尺寸大小。而通过添加EDTA，使之与稀土金属离子络合，可以限制晶体的形貌生长的各项异性，使之生成漂亮的球形产物。　　
2、用微乳液(水/乙醇/油酸钠/油酸/正己烷)的界面控制反应来合成NaYF4：Yb/Er，通过实验制得该体系的相图并找出适合的水包油微乳液，来合成目标上转换纳米材料，TEM和XRD测量表明，所制备的纳米粒子呈球形，单分散，大小均匀，尺寸约为20nm，并具有良好的结晶立方相。这些粒子在非极性有机溶剂中有良好的分散性，并在980nm的激光照射下发出橙色的上转换发光。　　
3、通过镧系掺杂，在NaYF4基质中掺杂一定量的稀土金属Gd，综合利用微乳法和水热法来合成上转换纳米材料，且通过改变反应条件，成功合成了小尺寸的六方相晶型的NaYF4，即合成单分散，高产率，小尺寸，纯六方相的上转换发光材料，并用热力学(包括有机表面活性剂影响和“渗透-控制生长”机理影响)及动力学两种方式对小尺寸六方体形貌控制机理。

相关科研产品：

PAMAM修饰水溶性上转换纳米颗粒
二氧化锰修饰的上转换纳米材料
无机/有机复合稀土上转换纳米材料
红外激发上转换纳米材料NaGdF 4 :Yb 3+ /Tm 3+
Er和Yb共掺杂稀土氧化物上转换纳米材料
水溶性三氧化钼上转换纳米材料
双靶向近红外上转换纳米材料
蓖麻油酸制备六方相上转换纳米材料
稀土氟化物空心、多孔上转换纳米材料
水溶性红绿光可调谐的稀土掺杂上转换纳米材料
稀土上转换纳米晶/银双功能复合纳米材料
蓝色上转换纳米材料
低热效应强红光发射稀土上转换纳米材料
金属离子调控稀土上转换纳米材料
调控稀土上转换纳米材料
钕敏化稀土上转换纳米材料
二氧化钛复合纳米材料
金纳米棒与上转换纳米晶复合纳米材料
NaLuF4为基质的上转换纳米材料
六方相上转换纳米材料
共掺杂的二氧化锆纳米材料中Yb~(3+)和Tm~(3+)上转换发光材料
二氧化锆中三价铒离子上转换纳米材料
上转换氟化物纳米材料
上转换钌配合物纳米材料
上转换纳米晶-沸石复合材料
上转换钌配合物纳米材料
